--Кабель для башенного крана

3 Марта 2026 15:18

// Применение кабелей и проводов

Башенный кран — сложная электромеханическая система, в которой одновременно работают несколько мощных электродвигателей. Например, только грузовая лебедка крана КБ-403Б потребляет 55 кВт.

Помимо неё, электропитание требуется:

грузовой вспомогательной лебёдке
тележечной лебёдке
механизму поворота
механизму передвижения крана
стреловой лебёдке
системам управления, сигнализации и освещения

Бесперебойная подача электроэнергии ко всем этим узлам — ключевое условие безопасной работы крана. Именно поэтому к кабелю для башенного крана предъявляются особые требования, закреплённые в нормативных документах.

Нормативные требования к кабелю башенного крана

Электрооборудование башенных кранов должно соответствовать:

ПУЭ, раздел 5, глава 5.4 «Электрооборудование кранов» — основные требования к электропроводке, защите, заземлению
РД 10-33-93 — правила устройства и безопасной эксплуатации грузоподъёмных кранов (Ростехнадзор)
ГОСТ Р 55190 — краны грузоподъёмные, требования к электрооборудованию
ПБ 10-382-00 — правила безопасности при эксплуатации кранов

Согласно этим документам, кабель для башенного крана должен:

иметь медные многопроволочные жилы (не менее 5-го класса гибкости)
иметь минимальное сечение силовых жил — 2,5 мм²
быть гибким — выдерживать многократные изгибы, кручение, растяжение
иметь резиновую изоляцию жил и оболочки или равноценный материал
соответствовать климатическому исполнению условиям эксплуатации
в пожароопасных зонах — иметь негорючую или нераспространяющую горение оболочку

Кабель для башенного крана – обзор марок

Существует огромное количество самых разнообразных типов и марок кабеля, однако не любой кабель подойдет для прокладки в башенном кране. Одним из главных факторов для такой проводки является сечение жил и материал, из которого создан проводник.

Наиболее подходящими марками кабеля для башенных кранов можно считать:

Кабель КПГ1У

КПГ1У –выдерживает постоянные нагрузки на растяжение и изгиб (не менее 30 000 циклов), не требует дополнительного троса благодаря встроенному синтетическому сердечнику. Многопроволочные медные жилы 5-го класса гибкости заключены в двойную резиновую оболочку на основе каучука типа РШ-1. Марка КПГН1У имеет те же характеристиуки, но при этом негорючую маслостойкую оболочку.

Напряжение: 600/1000 В (перем.), 900/1500 В (пост.)
Температура эксплуатации: от −60 °С до +50 °С
Число жил: 3–36; сечение: 1,5–150 мм²
Срок службы: 4 года непрерывной работы
Устойчив к УФ, плесени и агрессивным средам
Соответствует ТУ 16.К01-58-2007, МЭК 60228:2004

Полезно!
Больше информации и технических характеритики о кабеле КПГ1У вы можете узнать из нашей статьи "КПГ1У- крановый кабель для подключения грузоподъемного оборудования любого типа"

Кабель КПГ2У

КПГ2У - усиленный кабель для башенного крана,

допускается применение во взрывоопасных зонах класса В-1а.
Рассчитан на напряжение 0,6/1,0 кВ переменного тока (до 400 Гц) или 1,5 кВ постоянного.
Диапазон рабочих температур: −60 ...+50 °C. Максимальный нагрев жил — 75 °C
Выдерживает более 30 000 циклов изгиба, минимальный радиус изгиба — 5 наружных диаметров. Максимальный нагрев жил — 75 °C.
Срок службы — не менее 4 лет.

Конструкция включает многопроволочные жилы 5-го класса гибкости, резиновую изоляцию, арамидный упрочняющий сердечник и двойную резиновую оболочку марки РШ-1, обеспечивающую защиту от скручивания и механических нагрузок. Не предназначен для стационарной прокладки. Негорючее маслостойкое исполнение данного кабеля - марка КПГН2У.

Полезно!
Больше информации и технических характеритики о кабеле КПГ1У вы можете узнать из нашей статьи "КПГ2У - усиленный крановый кабель для грузоподъемного оборудования"

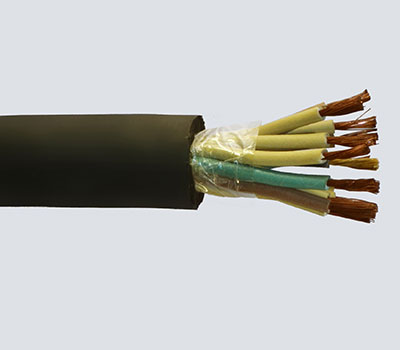

Кабель КГРК

КГРК – аббревиатура, которую следует расшифровывать как – Кабель Гибкий Резиновый Крановый. Используется именно гибкий кабель потому что проводка испытывает помимо внутренней электрической нагрузки, еще и внешние нагрузки, такие как

Кручение
Растяжение
Изгибы
Вибрации

Данный кабель идеально подходит для эксплуатации в башенных кранах. Токопроводящие жилы многопроволочные, медные. Изоляция жил резиновая, сепаратор – синтетическая пленка, сепаратор нужен для экранирования проводки. Внешняя изоляция – резина. Температура эксплуатации от -50 до +50С. Устойчив к воздействию солнечного излучения,растяжению. Марка КГРК-ХЛ в морозостойком исполнении способна выдержать до -60С, идеальный вариант для использования в северной местности.

Данная марка и её модификации выпускается заводом Сибкабель по ТУ16.К7х3-011-89

Кабель КГВП

КГВП - кабель гибкий с резиновой изоляцией и оболочкой ПВХ, плоский. Гибкий кабель, жилы которого расположены в одной плоскости, параллельно друг другу. Это силовой кабель 5 класса для использования в башенных кранах. Вид климатического исполнения УХЛ 4. Рабочий диапазон температур для кабеля является -40 до +70С. Срок службы данного кабеля более 8 лет. Схожая по характеристикам марка КГВВП – кабель гибкий плоский с изоляцией и оболочкой из ПВХ-материалов.

Кабель OLFLEX CRANE

Кабель предназначен для работы в особо суровых условиях, таких как морская вода, сильный ветер, низкие температуры. Из-за своей гибкости и устойчивости к скручиванию, кабель прослужит долгие годы при должной эксплуатации.

Жилы медные луженые, материал изоляции резиновая смесь. Кабель имеет специальный сердечник для защиты от растяжения. Наружная оболочка: резиновая смесь, тип EM 2. Не поддерживают горение в соответствии с IEC 60332-1-2

Зоны применения кабеля в башенном кране

Прежде чем выбирать марку кабеля, важно понимать, для какой зоны он предназначен. В башенном кране выделяют три основные зоны:

Силовые цепи (питание электродвигателей)
Кабели с сечением от 2,5 до 95 мм², рассчитанные на напряжение 660 В и выше. Испытывают максимальные токовые нагрузки. Требования: высокая гибкость, стойкость к вибрации и растяжению.
Цепи управления и сигнализации
Кабели с малым сечением (1,5–4 мм²), многожильные. Часто требуется экранирование для защиты от электромагнитных помех. Напряжение — до 380 В.
Кабельный токоподвод (гирлянда, барабан)
Кабели, подвешенные в виде гирлянды или намотанные на барабан. Испытывают постоянные циклические нагрузки на изгиб и кручение. Требования: максимальная гибкость, стойкость к многократным перегибам.

Как выбрать кабель для башенного крана: практические советы

Определите зону применения
Для силовых цепей — КПГ1У, КПГ2У, КГРК. Для управления и сигнализации — КПГС, КПГСН. Для кабельной гирлянды — КГВП, КГВВП.
Учитывайте климатические условия
При эксплуатации в регионах с температурой ниже −40°С выбирайте марки с индексом ХЛ (КГРК-ХЛ, КПГ-ХЛ) или рассчитанные на −60°С.
Оцените пожарную опасность
В закрытых машинных отделениях, галереях и помещениях применяйте кабели с негорючей оболочкой: КПГН1У, КПГН2У, КПГСН.
Рассчитайте сечение жил
Сечение подбирается по допустимому длительному току с учётом способа прокладки. Минимальное сечение для силовых цепей — 2,5 мм². Для мощных двигателей (от 30 кВт) — от 16 мм² и выше.
Не экономьте на запасе по сечению
Кабель в башенном кране работает в условиях постоянных механических нагрузок. Рекомендуется выбирать сечение с запасом 20–30% от расчётного.
