Тельфер — это электрическая таль, грузоподъёмное устройство с электрическим приводом для подъёма и горизонтального перемещения грузов. Тельфер отличается от ручной тали именно наличием электрического привода — он позволяет работать с тяжёлыми грузами на регулярной основе, обеспечивая высокую производительность труда.

Тельферы применяются в составе кран-балок, козловых и мостовых кранов, а также на монорельсах. Тельферы делятся на канатные (для среднего и тяжёлого режима работы) и цепные (для лёгкого режима, когда важны компактность и малый вес). Поскольку тельфер — движущийся механизм, подача к нему электроэнергии представляет отдельную инженерную задачу. Решается она с помощью специального гибкого кабеля, который должен выдерживать многократные изгибы, скручивания и механические нагрузки на протяжении всего срока службы оборудования.

Требования к кабелю для тельфера

Кабель для грузоподъёмного оборудования должен соответствовать следующим требованиям:

• Стойкость к агрессивным средам — влажности, перепадам температур, воздействию солнечного света и масел;
• Гибкость и устойчивость к скручиванию — кабель постоянно движется вместе с тельфером;
• Механическая прочность — стойкость к растяжению и истиранию;
• Высокая надёжность и длительный срок службы — остановка производства из-за обрыва кабеля недопустима.

Большинство тельферов работают от сети переменного тока 380 В, 50 Гц. Кабель подаётся как к самому тельферу (силовой), так и к пульту управления (управляющий). Подача кабеля к движущемуся тельферу организуется через систему токоподвода, обеспечивающего питание крана вдоль всего пути его движения. Существуют три основных варианта такой системы:

1. Токоподвод на тросе (гирляндная система) - кабель подвешивается на стальном тросе с помощью кабельных подвесов и тележек, при движении тельфера кабель собирается в петли — гирлянду — и растягивается обратно,  поэтому кабель должен обладать высокой гибкостью и стойкостью к многократным изгибам.
2. Токоподвод на двутавровой балке

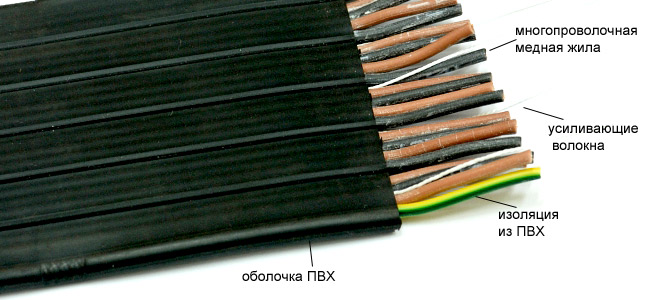

3. Фестонный токоподвод на С-рельсе - наиболее современное решение, которое обеспечивает защиту кабеля от внешних воздействий, простоту монтажа и обслуживания, аккуратный внешний вид системы. Для этой системы чаще всего применятся плоские кабели. Плоская форма обеспечивает минимальный радиус изгиба и равномерное распределение нагрузки по всем жилам.

Кабель для тельфера - обзор марок

Рассмотрим варианты марок кабеля, которые могут использоваться для силовых цепей и цепей управления при подключения самого тельфера и пульта управления тельфером (талью):

---

---

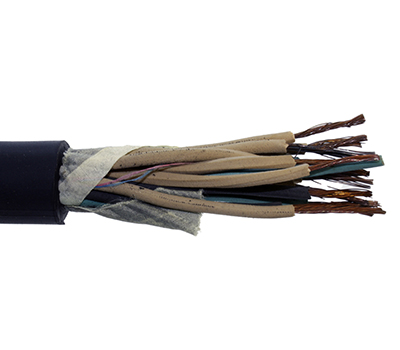

Раньше в качестве кабеля для тельфера применяли кабель КРПТ, но на сегодняшний момент он снят с производства. Ближайшими аналогами являются КПГ1У и КПГ2У.

Также среди электромонтажников популярно использование обычного кабеля КГ для подключения тельфера, а также марок РПШ и КУПР для пультов управления. Однако стоит иметь в виду, что данные марки уступают по своим характеристикам специальным крановым кабелям и их рекомендуется использовать только с дополнительными усиливающими стальными тросами

Особенности монтажа кабеля для тельфера

Монтаж кабеля к тельферу — ответственный этап установки грузоподъёмного оборудования, от которого напрямую зависит безопасность и надёжность работы всей системы. Электрический тельфер (электроталь) требует грамотной прокладки питающего кабеля с учётом условий эксплуатации, нагрузок и требований нормативной документации.

Этапы монтажа кабеля:

1. Подготовительные работы. До начала монтажа разрабатывается схема прокладки кабеля, определяется точка ввода питания, рассчитывается необходимая длина кабеля с запасом на провисание и перемещение тельфера по всей длине пути. Запас длины кабеля обычно делают 10–15% от рабочего хода тельфера. Это исключает натяжение кабеля в крайних положениях и обеспечивает свободное формирование петель в токоподводе

2. Монтаж системы токоподвода. Кабельные тележки или подвесы устанавливаются на монорельс или нижний пояс балки. Расстояние между тележками подбирается так, чтобы кабель провисал равномерными петлями без чрезмерного натяжения. При использовании троллейного токоподвода монтируются кронштейны, троллейные секции и токоприёмники.




3. Прокладка и закрепление кабеля. Кабель заводится в систему подвесов, фиксируется на тельфере через кабельный ввод с разгрузкой от натяжения. Важно исключить возможность перекручивания кабеля при движении тележки. Свободный конец кабеля подключается к вводному устройству или распределительному щиту.

4. Подключение к тельферу. Подключение выполняется строго по схеме, прилагаемой к оборудованию. Фазировка должна обеспечивать правильное направление вращения двигателей подъёма и передвижения.

5. Проверка и испытания. После монтажа проверяется отсутствие замыканий, правильность подключения, надёжность всех соединений. Тельфер прогоняется по всей длине пути — кабель не должен провисать до пола, цепляться за конструкции или натягиваться в крайних положениях.

Требования безопасности!

Все работы по монтажу кабеля выполняются при отключённом напряжении. Монтаж должен производить квалифицированный электротехнический персонал с соответствующей группой допуска.
