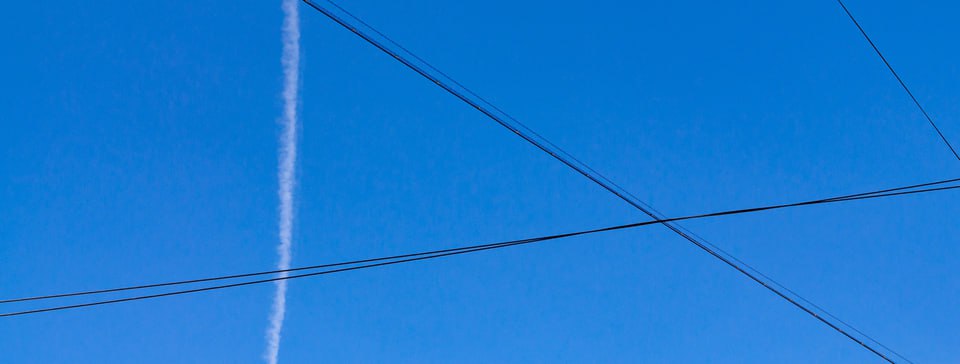

При воздушной прокладке электрических кабелей:

• величина угла пересечения не лимитируется, если один кабель под напряжением до 1 кВ, а второй выше 1 кВ;
• кабель с большим напряжением, в большинстве случаев, прокладывается над менее низковольтными проводами;
• место пересечения должно находиться наиболее близко к опоре верхней кабельной линии;
• при напряжении в пересекающихся линиях до 1кВ, точка пересечения может находиться на общей опоре;
• величина удаления проводов от опор кабельных линий регламентируется п.2.5.221 ПУЭ и приводится в таблице 2.5.23 данных Правил.

При прокладке кабельной продукции подземным способом:

• пересекающиеся линии должны отделяться друг от друга слоем грунта толщиной 500 мм;
• расстояние между кабелями до 35 кВ можно уменьшить до 150 мм, если использовать вместо земли плиту или трубу из бетона или сопоставимого по характеристикам материала;
• разделяющий слой должен покрывать всю область перекрытия с метровым вылетом в каждую из сторон.

Пересечение слаботочных и силовых кабелей

Четкий регламент укладки силовых кабельных линий и слаботочных проводников отсутствует, за исключением нескольких упоминаний в различной НТД:

• п.2.3.94 ПУЭ устанавливает необходимость прокладки кабелей связи выше силовых, при подземном способе;
• НТП 112-2000. РД 45.120-2000 определяет расстояние до кабелей радиотрансляционных сетей I и II класса - не менее 250 мм.

В остальных случаях монтаж кабелей, в том числе в местах их пересечений, осуществляется исходя из практического опыта, который свидетельствует о следующем:

• силовые и слаботочные кабели должны быть максимально разнесены друг от друга или не прокладываться совместно, если это возможно;
• при необходимости совместной укладки или пересечения, желательно монтировать слаботочный кабель в защитном коробе или рукаве.

Пересечение кабеля разного напряжения: 6, 10, 35 кВ

Минимальные значения расстояний между воздушными проводами под различными напряжениями регламентируются в таблице 2.5.24 ПУЭ, подчиняясь общим правилам:

1. Чем больше напряжение, тем выше кабельная линия.
2. При напряжении от 6 до 20 кВ, расстояние между проводами должно быть не менее 1,5 метров, если:

• хотя бы один из кабелей имеет защитную оболочку;
• температура не ниже 15 °C;
• погода безветренная.

3. Расстояние между кабелями может составлять не менее 1 метра, если:

• один кабель под напряжением до 1 кВ, а второй выше 1 кВ;
• ветер отсутствует, а температура 15 °C и выше.

Пересечение кабеля с сетями и коммуникациями

При пересечении электрическими кабелями различных объектов и сооружений, должны соблюдаться вертикальные и горизонтальные отступы, гарантирующие отсутствие взаимного влияния.

Пересечение кабелем дороги

При подземной прокладке кабеля, согласно п. 2.3.97 ПУЭ должны соблюдаться следующие условия:

• расстояние от дорожного полотна по вертикали - не менее 100 см;
• дно водоотводной канавы должно быть выше верхней образующей кабеля на 50 см и более;
• при отсутствии охранной зоны, требования по заглублению распространяются на ширину дороги и двухметровые отступы от нее в каждую из сторон;
• для электрифицированных дорог защитные кожухи кабелей должны быть изолирующими;
• удаление от стрелочных переключателей, крестовин и отсасывающих кабелей должно составлять не менее 10 метров;
• угол пересечения электрифицированных дорог должен находится в интервале от 75 до 90 градусов.

При воздушной прокладке силовых кабелей, просвет до полотна зависит от напряжения:

Пересечение кабеля и водопровода

Если необходимо выполнить подземную прокладку кабеля пересекая водопровод, то согласно п.2.3.95 сделать это можно при соблюдении следующих условий:

• расстояние по вертикали не менее 50 см для обычных кабелей и от 100 см для имеющих маслонаполненную оболочку;
• вертикальный зазор не менее 25 см, если провод проложен в защитной трубе, выступающей по 2 метра в каждую сторону.

Величина вертикального просвета от кабельной линии до верхней точки трубопровода зависит от питающего напряжения сети:

Пересечение кабеля с газопроводом

Требования к прокладке силовых кабелей при пересечении трубопроводов подачи природного газа регламентируются п. 2.3.95 ПУЭ и аналогичны условиям для водопроводных коллекторов.

Пересечение кабеля с теплотрассой

Порядок обустройства пересечений кабельных трасс напряжением до 35 кВ с подземными теплотрассами регламентируется п.2.3.96 ПУЭ и устанавливает следующие требования:

1. Расстояние по вертикали должно быть 50 см и более, либо не менее 25 см, если условия стесненные.
2. За счет теплоизоляционного покрытия, выступающего от крайнего кабеля на 2 метра в каждую сторону, температура грунта должна оставаться в пределах:
   - +10 °C высшей температуры в теплый (летний) период года;
   - +15 °C низшей температуры в холодный (зимний) период года.
3. Если условие прогрева грунта не может быть выполнено, то допускается:
   - увеличение заглубления до 70 см;
   - использование вставок в кабельную трассу с большим сечением проводов;
   - укладка в трубах, таким образом, чтобы замену кабеля можно было выполнить протаскиванием.

Если кабельная линия является маслонаполненной, то требования к укладке ужесточаются:

• вертикальный просвет должен быть не менее 100 и 50 см при обычной и стесненной прокладке соответственно;
• теплоизоляция должна иметь вылеты по 3 метра в каждую сторону, а температура грунта не должна превышать +5 °C вне зависимости от сезона.
