Описание кабеля АНРБГ

Кабель АНРБГ - кабель с резиновой изоляцией. Достоинство этого кабеля низкая гигроскопичность (впитывание влаги) и гибкость благодаря изоляции из резины. Резиновая изоляция типа РТИ-1 содержит около 35 % бутадиенового каучука. Кроме изоляции в кабеле есть также маслостойкая негорючая резиновая оболочка типа РШН-2, состоящая из 40% каучука. Ленту из полиэтилентерефталатной пленки используют в конструкции кабеля, чтобы оградить резиновую изоляцию и жилы от частиц сажы и серы, которые при накоплении снижают электрические показатели изоляции и способствуют её старению. Наружный покров кабеля состоит из волокнистых материалов: кабельная пряжа или стекловолокно, пропитанные мелом или битумом. Такой тип защитного покрова имеет маркировку -Г, (в некоторых случаях не имеет) и выполняет важную функцию-предотвращает слипание витков кабеля на барабане. Кабель АНРБГ рассчитан на неподвижную прокладку на напряжение 0,66кВ переменного тока и 1кВ - постоянного, частота 50 Гц.

Расшифровка силового кабеля АНРБГ

• А - Алюминиевая токопроводящая жила
• Н - Изоляция из резины Типа РТИ-1
• Р - Оболочка из резины Типа РШН-2
• Б - Броня из двух стальных лент
• Г - Отсутствие защитных покровов

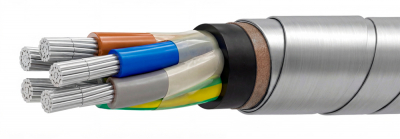

Элементы конструкции  кабеля АНРБГ

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
-многопроволочная (класс 2) сечением 70-240 кв.мм;
2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
3. для кабелей сечением 70 кв.мм и выше;
4. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
маркировка жил:
-цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения,
-цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета;

5. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
6. Оболочка из резины типа РШН-2 ;
7. Подушка из крепированной бумаги и битума;
8. Броня из двух стальных или стальных оцинкованных лент;
9. Покрытие из битума и состава, предохраняющего витки кабеля от слипания.

Область применения кабеля АНРБГ

АНРБГ прокладывают как открыто, так и закрыто: внутри влажных помещений, полузатопленных подвалах, шахтах, коллекторах. Ограничений в разности уровней при монтаже как у кабелей с бумажной изоляцией, нет. Стоек к механическим воздействиям. Используют во взрывоопасных зонах. К таким зонам относятся: химические лаборатории, территории, на которых размещены резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей, склады с легко воспламеняемыми материалами и т.д. (соответствующие классы зон взрывоопасности B-Iб, B-Ir, B-II, В-IIа).

АНРБГ выбирают в случае, если в процессе эксплуатации кабельной линии происходят короткие замыкания. В аварийных ситуациях кабель выдерживает кратковременный (не более 10 минут) скачок температуры жил до 200 С. При этом максимальная рабочая температура жил невысокая до 70 С, при больших величинах резиновая изоляция будет разрушаться.

Температурный диапазон использования АНРБГ составляет от -50 до +50 С. В холодное время года монтаж осуществляется с дополнительным прогревом кабеля при морозе ниже - 7С. Возможно изготовление кабеля в тропическом исполнении, стойкого к плесени и грибку.
