Описание кабеля АВБбШнг

АВБбШнг -алюминиевый бронированный кабель.Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга. Бронированные кабели, в том числе и АВБВ, нежелательно подвергать растягивающим нагрузкам, не смотря на то, что бронированные ленты выдерживают относительное удлиннение не менее 30%.Кабель АВБбШнг рассчитан на номинальное переменное напряжение в 660В, монтаж только в неподвижных установках.

Расшифровка силового кабеля АВБбШнг

• А - Алюминиевая токопроводящая жила
• В - Изоляция жил из поливинилхлоридного пластиката
• Б - Броня из двух стальных лент
• б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
• Шнг - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести

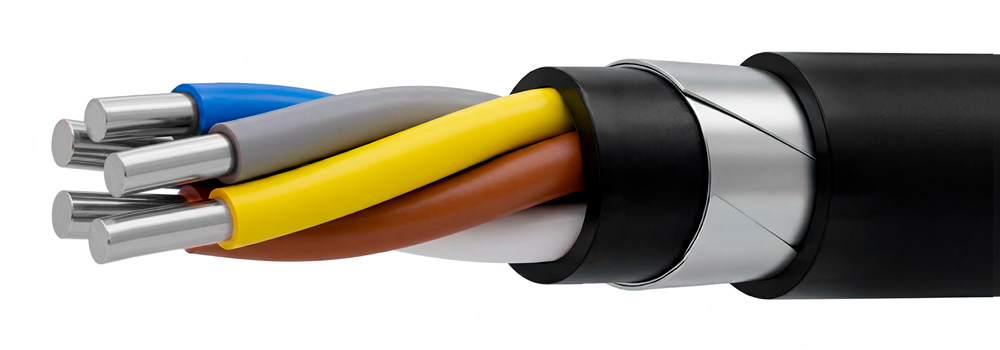

Элементы конструкции кабеля АВБбШнг

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 2,5-240 кв.мм-”ож”,
-многопроволочная (класс 2) сечением 70-625 кв.мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
-цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
-цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Поясная изоляция из ПВХ лент;
4. Броня из стальных оцинкованных лент;
5. Шланг из ПВХ пластиката пониженной горючести.

Область применения кабеля АВБбШнг

Кабель АВБбШнг по пожарным нормам допустимо прокладывать так называемым методом пучков. Благодаря негорючей ПВХ оболочке можно прокладывать несколько рядов кабеля АВБбШнг в одном канале. Из за бронированного слоя кабель нельзя подвергать растягивающим нагрузкам. Благодаря негорючему пластификатору в оболочке ПВХ допустимо использовать кабель в пожароопасных помещениях, а также объектах с зонами взрывоопасности класса B—Iб, B—Iг, В—II, В—IIа. Возможно надземная (воздушная) и подземная (в земле в траншеях или трубах) прокладка данного кабеля при условии отсутствия механических воздействий на кабель. При прокладке кабеля в земле по существующим Правилам прокладки и эксплуатации при пересечении траншей, котлованов подземные бронированные кабели дополнительно защищают металлическими уголками и швеллерами или прокладывают в металлических трубах.Минимальная строительная длина кабеля варьируется от 300 до 500 метров в зависимости от сечения.

Общий срок службы кабеля составляет не менее 30 лет, гарантийный при эксплуатации кабеля до 5 лет.

Стоимость кабеля АВБбШнг

Компания Кабельные системы предлагает оперативную поставку кабеля АВБбШнг благодаря слаженной работе с производителями. Мы являемся официальными партнерами заводов по производству кабельной продукции, поэтому мы гарантируем низкие цены и отличное качество.
