Описание кабеля АВБбШнг-1

АВБбШнг-1 -алюминиевый бронированный кабель.Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга. Бронированные кабели, в том числе и АВБВ, нежелательно подвергать растягивающим нагрузкам, не смотря на то, что бронированные ленты выдерживают относительное удлиннение не менее 30%.Кабель АВБбШнг-1 рассчитан на номинальное переменное напряжение в 1000В, монтаж только в неподвижных установках.

Расшифровка силового кабеля АВБбШнг-1

• А - Алюминиевая токопроводящая жила
• В - Изоляция жил из поливинилхлоридного пластиката
• Б - Броня из двух стальных лент
• б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
• Шнг - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести

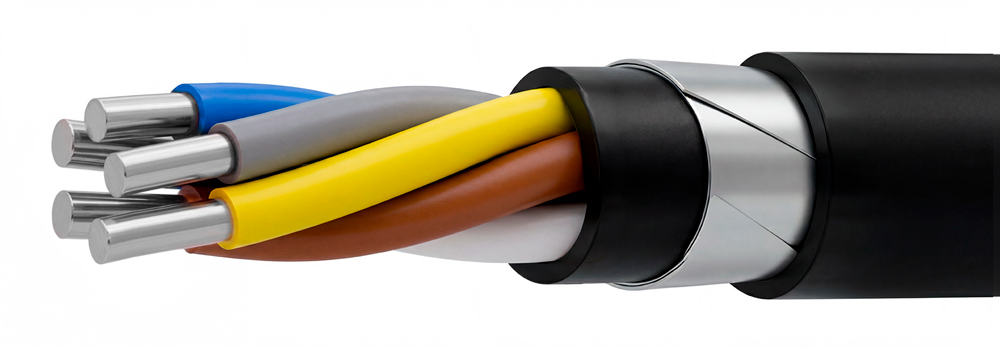

Элементы конструкции кабеля АВБбШнг-1

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 2,5-240 кв.мм-”ож”,
-многопроволочная (класс 2) сечением 70-625 кв.мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
-цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
-цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Поясная изоляция из ПВХ лент;
4. Броня из стальных оцинкованных лент;
5. Шланг из ПВХ пластиката пониженной горючести.

Область применения кабеля АВБбШнг-1

Кабель АВБбШнг-1 по пожарным нормам допустимо прокладывать так называемым методом пучков. Благодаря негорючей ПВХ оболочке можно прокладывать несколько рядов кабеля АВБбШнг-1 в одном канале. Из за бронированного слоя кабель нельзя подвергать растягивающим нагрузкам. Благодаря негорючему пластификатору в оболочке ПВХ допустимо использовать кабель в пожароопасных помещениях, а также объектах с зонами взрывоопасности класса B—Iб, B—Iг, В—II, В—IIа. Возможно надземная (воздушная) и подземная (в земле в траншеях или трубах) прокладка данного кабеля при условии отсутствия механических воздействий на кабель. При прокладке кабеля в земле по существующим Правилам прокладки и эксплуатации при пересечении траншей, котлованов подземные бронированные кабели дополнительно защищают металлическими уголками и швеллерами или прокладывают в металлических трубах.Минимальная строительная длина кабеля варьируется от 300 до 500 метров в зависимости от сечения.

Общий срок службы кабеля составляет не менее 30 лет, гарантийный при эксплуатации кабеля до 5 лет.

Стоимость кабеля АВБбШнг-1

Компания Кабельные системы предлагает оперативную поставку кабеля АВБбШнг-1 благодаря слаженной работе с производителями. Мы являемся официальными партнерами заводов по производству кабельной продукции, поэтому мы гарантируем низкие цены и отличное качество.
