Описание кабеля АВБШвнг-ХЛ

АВБШвнг-ХЛ -алюминиевый бронированный кабель.Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга.Кабель АВБШвнг-ХЛ рассчитан на номинальное переменное напряжение в 660В,1кВ, 6кВ, монтаж только в неподвижных установках.

Расшифровка силового кабеля АВБШвнг-ХЛ

• А - Алюминиевая токопроводящая жила
• В - Изоляция жил из поливинилхлоридного пластиката
• Б - Броня из двух стальных лент, без подушки
• Швнг - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести
• ХЛ - климатическое исполнение - холодостойкий

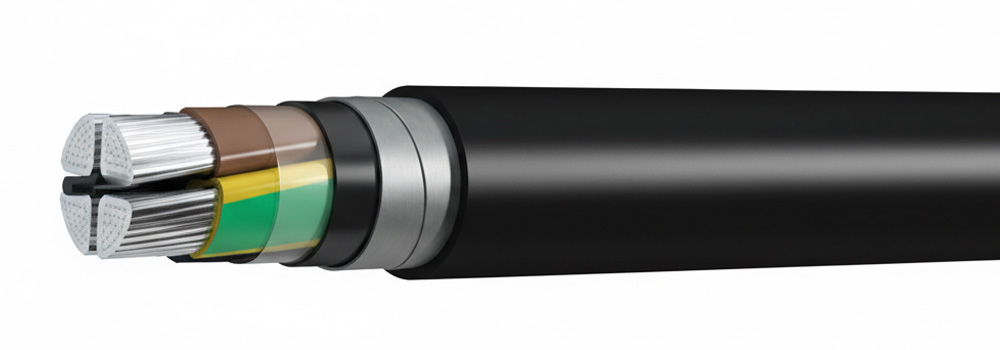

Элементы конструкции кабеля АВБШвнг-ХЛ

1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 2,5-240 кв.мм-"ож",
- многопроволочная (класс 2) сечением 70-625 кв.мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
- цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Поясная изоляция из ПВХ лент;
4. Броня из стальных оцинкованных лент;
5. Шланг из ПВХ пластиката пониженной горючести.

Область применения кабеля АВБШвнг-ХЛ

Кабель АВБШвнг-ХЛ по пожарным нормам допустимо прокладывать так называемым методом пучков. Благодаря негорючей ПВХ оболочке можно прокладывать несколько рядов кабеля АВБШвнг-ХЛ в одном канале. Из за бронированного слоя кабель нельзя подвергать растягивающим нагрузкам. Благодаря негорючему пластификатору в оболочке ПВХ допустимо использовать кабель в пожароопасных помещениях, а также объектах с зонами взрывоопасности класса B—Iб, B—Iг, В—II, В—IIа. Возможно надземная (воздушная) и подземная (в земле в траншеях или трубах) прокладка данного кабеля при условии отсутствия механических воздействий на кабель. При прокладке кабеля в земле по существующим Правилам прокладки и эксплуатации при пересечении траншей, котлованов подземные бронированные кабели дополнительно защищают металлическими уголками и швеллерами или прокладывают в металлических трубах.Минимальная строительная длина кабеля варьируется от 300 до 500 метров в зависимости от сечения.

Общий срок службы кабеля составляет не менее 30 лет, гарантийный при эксплуатации кабеля до 5 лет.

Стоимость кабеля АВБШвнг-ХЛ

Компания Кабельные системы предлагает оперативную поставку кабеля АВБШвнг-ХЛ благодаря слаженной работе с производителями. Мы являемся официальными партнерами заводов по производству кабельной продукции, поэтому мы гарантируем низкие цены и отличное качество.
