Описание кабеля АВВБ 3х35+1х16

АВВБ 3х35+1х16 -алюминиевый бронированный кабель с защитными покровами в виде стальных лент, подушки, обмотки, стеклянной пряжи и мела, которые придают необходимые технические свойства кабелю. Например,подушка из крепированной бумаги в кабеле АВВБ 3х35+1х16 защищает его от коррозии, а также предохраняет повреждение оболочки стальными лентами. Толщина подушки должна составлять не менее 1,5мм. Кабель АВВБ 3х35+1х16 рассчитан на номинальное переменное напряжение в 1000В, монтаж только в неподвижных установках.

Расшифровка силового кабеля АВВБ 3х35+1х16

• А - жила из алюминия
• В - жилы изолированы ПВХ оболочкой
• В - Внешняя оболочка из поливинилхлоридного пластиката
• Б - Броня, состоящая из двух стальных лент

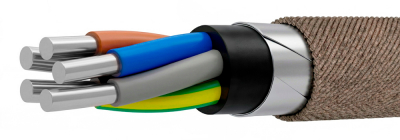

Элементы конструкции кабеля АВВБ 3х35+1х16

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 2,5—240 кв. мм —”ож”,
- многопроволочная (класс 2) сечением 70—240 кв. мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
-цветовая,
-цифровая;
3. Обмотка из нетканого полотна для многожильных кабелей сечением 16 кв. мм. и выше;
4. Оболочка из ПВХ пластиката;
5. Подушка из крепированной бумаги;
6. Броня из стальных или стальных оцинкованных лент;
7. Наружный покров из стеклянной пряжи и мела.

Область применения кабеля АВВБ 3х35+1х16

Кабель АВВБ 3х35+1х16 чаще всего прокладывают в земляных траншеях с разной степенью коррозионной активности, то есть с как с наличием, так и отсутствием блуждающих токов. Кабель нельзя подвергать растягивающим нагрузкам. Технические характеристики кабеля АВВБ 3х35+1х16 не зависят от разности уровней на трассе, кабель можно монтировать в любом положении: горизонтальном, наклонном, вертикальном. Допустимо использовать в пожароопасных помещениях, а также объектах с зонами взрывоопасности класса B—Iб, B—Iг, В—II, В—IIа. При монтаже кабеля нужно учитывать, что АВВБ 3х35+1х16 не распространяет горение только при одинарной прокладке. Минимальная строительная длина кабеля варьируется от 300 до 500 метров в зависимости от сечения.

Общий срок службы кабеля составляет не менее 30 лет, гарантийный при эксплуатации кабеля до 5 лет.

Стоимость кабеля АВВБ 3х35+1х16

Компания Кабельные системы располагает широким ассортиментом кабелей АВВБ 3х35+1х16 на своих складах благодаря слаженной работе с производителями. Мы являемся официальными партнерами заводов по производству кабельной продукции, поэтому мы гарантируем низкие цены и отличное качество.
