Описание кабеля АВВБГ-1 4х150 (ож)п

АВВБГ-1 4х150 (ож)п -алюминиевый бронированный кабель с защитными покровами в виде стальных лент, подушки, обмотки, которые придают необходимые технические свойства кабелю. Например,подушка из крепированной бумаги в кабеле АВВБГ-1 4х150 (ож)п защищает его от коррозии, а также предохраняет повреждение оболочки стальными лентами. Толщина подушки должна составлять не менее 1,5мм. Наружный покров кабеля состоит из волокнистых материалов: кабельная пряжа или стекловолокно, пропитанные мелом или битумом. Такой тип защитного покрова не имеет маркировки, однако он выполняет важную функцию-предотвращает слипание витков кабеля на барабане. Кабель АВВБГ-1 4х150 (ож)п рассчитан на номинальное переменное напряжение в 1000В, монтаж только в неподвижных установках.

Расшифровка силового кабеля АВВБГ-1 4х150 (ож)п

• А - жила из алюминия
• В - жилы изолированы ПВХ оболочкой
• В - Внешняя оболочка из поливинилхлоридного пластиката
• Б - Броня, состоящая из двух стальных лент
• Г - Отсутствие защитных покровов

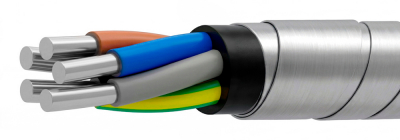

Элементы конструкции кабеля АВВБГ-1 4х150 (ож)п

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 2,5—240 кв. мм —”ож”,
- многопроволочная (класс 2) сечением 70—240 кв. мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
-цветовая,
-цифровая;
3. Обмотка из нетканого полотна для многожильных кабелей сечением 16 кв. мм. и выше;
4. Оболочка из ПВХ пластиката;
5. Подушка из крепированной бумаги;
6. Броня из стальных или стальных оцинкованных лент

Область применения кабеля АВВБГ-1 4х150 (ож)п

Кабель АВВБГ-1 4х150 (ож)п чаще всего прокладывают в земляных траншеях с разной степенью коррозионной активности, то есть с как с наличием, так и отсутствием блуждающих токов. Кабель нельзя подвергать растягивающим нагрузкам. Технические характеристики кабеля АВВБГ-1 4х150 (ож)п не зависят от разности уровней на трассе, кабель можно монтировать в любом положении: горизонтальном, наклонном, вертикальном. Допустимо использовать в пожароопасных помещениях, а также объектах с зонами взрывоопасности класса B—Iб, B—Iг, В—II, В—IIа. При монтаже кабеля нужно учитывать, что АВВБГ-1 4х150 (ож)п не распространяет горение только при одинарной прокладке. Минимальная строительная длина кабеля варьируется от 300 до 500 метров в зависимости от сечения.

Общий срок службы кабеля составляет не менее 30 лет, гарантийный при эксплуатации кабеля до 5 лет.

Популярный типоразмеры АВВБГ-1 4х150 (ож)п кабеля

Стоимость кабеля АВВБГ-1 4х150 (ож)п

Компания Кабельные системы располагает широким ассортиментом кабелей АВВБГ-1 4х150 (ож)п на своих складах благодаря слаженной работе с производителями. Мы являемся официальными партнерами заводов по производству кабельной продукции, поэтому мы гарантируем низкие цены и отличное качество.
