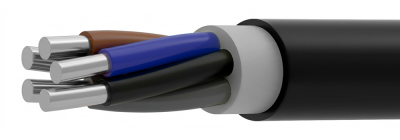

Описание кабеля АВВГ (1кВ)

АВВГ-силовой кабель, состоящий из внешней ПВХ-оболочки и изоляции с алюминиевыми однопроволочными или многопроволочными жилами. Используется в электросетях и кабельных линиях для неподвижного подключения энергоустановок в быту и промышленности напряжением переменного тока 0,66кВ с частотой переменного тока 50 герц.

Расшифровка силового кабеля АВВГ (1кВ)

• А - Алюминиевая токопроводящая жила
• В - Изоляция жил из поливинилхлоридного пластиката
• В - Оболочка из поливинилхлоридного пластиката
• Г - Отсутствие защитных покровов

Элементы конструкции кабеля АВВГ (1кВ)

1. Алюминиевая токопроводящая жила: (количество жил: 1, 2, 3, 3+1, 4 и 5 шт)1 или 2 класса:
- одножильная сечением 2,5-625 кв. мм, - многожильная сечением 2,5-240 кв. мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая, - цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв. мм и выше (допускается изготовление без обмотки);
4. Оболочка из ПВХ пластиката.

Область применения кабеля АВВГ (1кВ)

Чаще всего кабельщики применяют однопроволочный АВВГ (ож, одножильный), т.е. алюминиевый проводник цельный. Цена АВВГ (ож) чаще всего меньше, чем у многопроволочного АВВГ (мж, многожильный). Многожильный кабель отличается от одножильного большей гибкостью. В этом есть определенное удобство при монтаже кабеля, особенно если кабель большого сечения. Основные места монтажа кабеля: канализация,шахты,тоннели, внутренние помещения, по стенам зданий и сооружений (внутри и снаружи). Зимой кабель не монтируют на улице при температуре ниже -15 °С. Минимальный радиус изгиба для АВВГ (ож) — не менее 10 диаметров, для АВВГ (мж) - 7,5. Кабель можно монтировать в различных положениях:вертикальном, наклонном, горизонтальном. АВВГ устойчив к вибрации. Не горит при одинарной укладке. Не желательно использовать в земле.

Стоимость кабеля АВВГ (1кВ)

Компания Кабельные системы располагает широким ассортиментом кабелей АВВГ на своих складах благодаря слаженной работе с производителями. Мы являемся официальными партнерами заводов по производству кабельной продукции, поэтому мы гарантируем низкие цены и отличное качество.
