Кабель КГВКШвнг(А) — гибкий силовой кабель с броней из стальных оцинкованных проволок и ПВХ-оболочкой, предназначенный для работы в условиях повышенных механических нагрузок. Сочетает гибкость и надёжную защиту от внешних воздействий.

Обозначение маркировки кабеля КГВКШвнг(А)

Каждая буква в обозначении марки КГВКШвнг(А) несёт конкретный смысл и описывает конструктивные особенности кабеля:

• К — кабель (тип изделия)
• Г — гибкий (токопроводящие жилы 5-го класса гибкости по ГОСТ 22483)
• В — изоляция жил из ПВХ пластиката
• К — броня из стальных оцинкованных проволок
• Ш — наружная оболочка из ПВХ пластиката (шланговая)
• в — прокладка в воздухе (вертикальная прокладка допускается)
• нг(А) — не распространяет горение при групповой прокладке, категория А (наиболее жёсткое требование по пожарной безопасности)

Кабель производится по ГОСТ 31996 и ТУ 3500-017-52114552-2011. Выпускается также в исполнениях с пониженным дымо- и газовыделением: КГВКШвнг(А)-LS, КГВКШвнг(А)-LSLTx, КГВКШвнг(А)-FRLS, КГВКШвнг(А)-FRLSLTx.

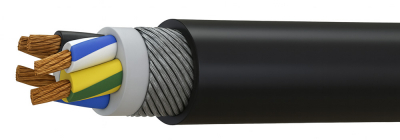

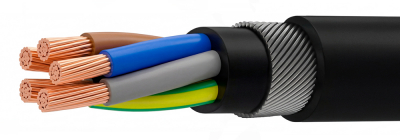

Строение кабеля КГВКШвнг(А)

Конструкция кабеля КГВКШвнг(А) разработана с учётом требований к гибкости и механической прочности одновременно. Последовательность слоёв от центра к наружному покрову:

1. Токопроводящие жилы — медные, многопроволочные, 5-го класса гибкости по ГОСТ 22483. Высокая степень скрутки проволок обеспечивает отличную гибкость кабеля при многократных изгибах.
2. Изоляция жил — из ПВХ пластиката. Каждая жила покрыта индивидуальным слоем изоляции, обеспечивающим электрическую прочность и стойкость к тепловому воздействию.
3. Скрутка изолированных жил — жилы скручены в единый сердечник с заполнением межжильного пространства для придания кабелю круглой формы и дополнительной механической устойчивости.
4. Внутренняя оболочка — из ПВХ пластиката (для исполнений нг(А)-LS — из безгалогенной композиции). Защищает сердечник от проникновения влаги и механических повреждений при наложении брони.
5. Броня — из стальных оцинкованных проволок (обозначение «К»). Проволочная броня обеспечивает высокую стойкость к растягивающим нагрузкам и раздавливанию, что принципиально важно при прокладке в трубах, каналах и при подвесном монтаже.
6. Наружная оболочка — из ПВХ пластиката. Защищает броню от коррозии, воздействия влаги, масел и агрессивных сред. Обеспечивает пожарную безопасность в соответствии с категорией нг(А).

Сфера использования кабеля КГВКШвнг(А)

Кабель КГВКШвнг(А) предназначен для передачи и распределения электрической энергии в стационарных и нестационарных электроустановках с номинальным переменным напряжением 0,66 и 1 кВ при частоте 50 Гц. Благодаря гибким жилам 5-го класса и прочной проволочной броне кабель широко применяется там, где требуется сочетание подвижности и защиты от механических повреждений.

Типичные области применения кабеля КГВКШвнг(А):

• Подключение передвижных и стационарных электроустановок на промышленных предприятиях — станков, прессов, подъёмно-транспортного оборудования.
• Прокладка в кабельных каналах, трубах, лотках, в том числе при вертикальной прокладке с фиксацией.
• Электроснабжение объектов нефтегазовой, горнодобывающей и металлургической промышленности, где возможны механические нагрузки на кабель.
• Использование на строительных площадках и в условиях временного электроснабжения.
• Прокладка в зонах с повышенными требованиями к пожарной безопасности — категория нг(А) гарантирует нераспространение горения при групповой прокладке.
• Климатические исполнения УХЛ, ХЛ и Т позволяют эксплуатировать кабель в широком диапазоне температур — от -50°С до +50°С (исполнение ХЛ — от -60°С до +50°С).

Цены на кабель КГВКШвнг(А)

Компания Кабельные системы является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель КГВКШвнг(А), определяется индивидуально для каждого заказа в зависимости от метража и вашего региона. Чтобы узнать цену, позвоните по бесплатному номеру 8 (800) 555-88-72 или отправьте он-лайн заявку.

Предлагаем вам самые интересные и выгодные цены на кабель КГВКШвнг(А) благодаря долгосрочному сотрудничеству с производителями.
