Описание кабеля КГВВ

Кабель КГВВ используется для передачи электроэнергии от сети к элементам оборудования, которые необходимы для выполнения производственных операций, а также к трансформаторам, питающим цепи управления, то есть кгвв используется для фиксированного монтажа силовых цепей с напряжением переменного тока до 0,66кВ или 1кВ при частоте не более 60 Гц. Также кабель эксплуатируют при постоянном напряжении в 1кВ и 1,5кВ.

Расшифровка кабеля КГВВ

• К - Кабель
• Г - Гибкий
• В - Изоляция жил из поливинилхлоридного пластиката
• В - Оболочка из поливинилхлоридного пластиката

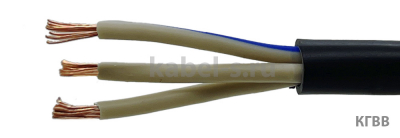

Элементы конструкции медного кабеля КГВВ

1. Токопроводящая жила - медная, многопроволочная, круглой формы, 4 или 5 класса номинальным сечением до 10 мм2 включительно, жилы номинальным сечением 16 мм2 и выше - 3, 4 и 5 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей с числом жил до 5 включительно имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). В кабелях с числом жил 7 и более в каждом повиве имеются счетная жила и жила направления, отличающиеся по цвету друг от друга и от остальных жил повива.
3. Скрутка - изолированные жилы кабелей скручены концентрическими повивами; изолированные жилы четырех- и пятижильных кабелей допускается скручивать вокруг сердечника, изолированного ПВХ пластикатом. Трех- и четырехжильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Кабели могут иметь жилу заземления с номинальным сечением, равным номинальному сечению основной жилы.
4. Оболочка - из ПВХ пластиката

Область применения кабеля КГВВ

Предназначен для стационарного монтажа силовых цепей, цепей управления устройств и механизмов. Не рекомендуется прокладывать в земле и на открытых местах, где может попадать солнечный свет. При прокладке на открытом воздухе необходимы дополнительные меры защиты от ультрафиолета. Устойчив к повышенной влажности (не менее 98%). Гарантия на кабель составляет 5 лет с момента прокладки кабеля,но при этом начало эксплуатации не позднее полугода со дня производства кабеля.
