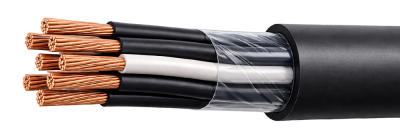

Элементы конструкции судового кабеля КНР 12х1

1. Для токопроводящих жил из скрученных медных проволок или из луженых медных проволок предусмотрены классы:
• для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3,
• для сечений от 6,0 кв.мм до 400 кв.мм – класс 2;
2. Изоляция кабеля состоит из резины, основанной на смеси бутадиенового и натурального каучуков. Маркировки жил цветовая или счетная
3. Внешняя оболочка - резиновая, на основе полихлоропрена.

Для обмотки кабеля используется плёнка из полиэтилентерефталата.

Область применения судового кабеля КНР 12х1

Кабели КНР – судовые. Они предназначены для использования на морских судах дальнего плавания, речных судах, а также на береговых сооружениях.

Судовые кабели КНР с сечением 12х1 эксплуатируются при напряжениях: переменном – до 690 В (для частоты до 400 Гц), постоянном – 1200 В. Также они способны передавать маломощные электрические сигналы управления: переменного напряжения – до 400 В (для частоты до 1200 Гц), постоянного – 500 В.

Сфера применения кабелей КНР 12х1 – это осветительные сети, сигнализация, цепи управления и межприборные соединения. Для использования этих судовых электропроводов необходимо соблюдать важное эксплуатационное условие – неподвижная прокладка (внутренние помещения или палуба) с защитой от радиации и прямых солнечных лучей. Кабели КНР 12х1 обладают высокой устойчивостью к вибрационным и одиночным ударным нагрузкам, а также к гидростатическому радиальному давлению до (1,96 МПа или 20 кг с/кв. см). Судовая электропроводка стойка к морской воде, а также к продолжительному воздействию других агрессивных сред: солнечной радиации – в сумме до 240 часов, смазочных масел – в сумме до 300 часов, дизельного топлива – в сумме до 100 часов. При одиночной прокладке кабели КНР не способствуют распространению огня.

Характеристики кабеля КНР 12х1

• Нормальная для эксплуатации температура окружающей среды: от -40°С до +45°С.
• Монтажные работы с судовой электропроводкой проводятся при температуре не ниже -15°С, без предварительного нагрева.
• Кабели КНР устойчивы к влиянию влажности (относительная – до 100%) при температуре +35°С.
• Не способствуют распространению огня.
• Необходимо соблюдать требования по радиусу изгиба при монтаже: при неподвижной прокладке – минимум пять наружных диаметров кабеля; в труднодоступных местах – минимум три наружных диаметров, но не более двух изгибов в одном месте.
• Все кабели КНР сечения 12х1 проходят испытание переменным током с напряжением 2500 В.
• Порог сопротивления изоляции: при температуре +20°С – не менее 100 МОм*км.
• Постоянная допустимая температура токопроводящей жилы не должна превышать 65°С.
• Гарантийный срок – 5 лет с момента начала использования.
• Время эксплуатации – минимум 25 лет.
