Расшифровка кабеля КНРЭ 3х35

«К» - медная жила

«Н» - Препятствует распространению горения

«Р» - резиновая изоляция и маслостойкая резиновая оболочка

«Э» - экран по жиле из медных проволок

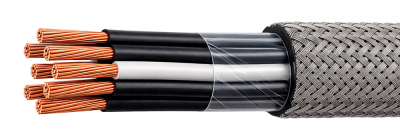

Элементы конструкции кабеля КНРЭ 3х35

1. Токопроводящая жила скрученная из медных проволок или медных луженых проволок:

 • для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3;

 • для сечений от 6,0 кв.мм до 120 кв.мм – класс 2;

2. Изоляция из резины на основе натурального и бутадиенового каучуков;

 маркировка жил:

 • цветовая - счётная пара;

3. Оболочка из резины на основе полихлоропрена;

4. Экран из луженых медных проволок.

Область применения кабеля КНРЭ 3х35

Судовые кабели КНРЭ с сечением 3х35 предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях. Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.

Кабель КНРЭ 3х35 применяется в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели применяются для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации. Кабели устойчивы к воздействию радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.

Характеристики кабеля КНРЭ 3х35

• Диапазон температур эксплуатацииот +45°С до -40°С
• Прокладка и монтаж кабелей без предварительного нагрева должен производиться при температуре, не ниже-15°С
• Относительная влажность воздуха при температуре +35°Сдо 100%
• должен быть, не менее5 наружных диаметров кабеля
• Радиус изгиба при монтаже кабелей в труднодоступных местах должен быть, не менее3 наружных диаметров кабеля при числе изгибов не более двух в одном месте
• Кабели выдерживают испытание переменным напряжением2500 В
• Электрическое сопротивление изоляции при температуре +20°С, не менее100 М0м×км
• Длительно допустимая температура на токопроводящей жиле, не более+65°С
• Строительная длина кабелей, не менее125 м
• Минимальный срок службы КНРЭ 3х35 25 лет
• Гарантийный срок эксплуатации5 лет со дня ввода кабеля в эксплуатацию
