Описание кабеля КТГ-ХЛ

Кабель КТГ-ХЛ - относится к классу гибких кабелей, изготовленных из многопроволочных медных жил. В некоторых сечениях кабель КТГ-ХЛ имеет нулевую жилу (чаще всего голубой расцветки), предназначенную для заземления. Если нулевой жилы нет, то в качестве заземляющей жилы используется желто-зеленая. Ленту из полиэтилентерефталатной пленки используют в конструкции кабеля, чтобы оградить резиновую изоляцию от частиц сажы и серы, которые при накоплении снижают электрические показатели изоляции и способствуют её старению. Изоляция изготовлена из теплостойкой резины, которая меньше подвержена старению под воздействием температур. Оболочка изготовлена из резины марки РШ-1, которая предусматривает тяжелые условия эксплуатации кабеля.

Расшифровка кабеля КТГ-ХЛ

• К - Кабель
• Т - Теплостойкая Резиновая изоляция
• Г - Гибкий
• ХЛ -Морозостойкий кабель

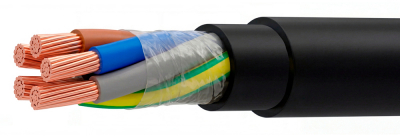

Элементы конструкции медного кабеля КТГ-ХЛ

1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
3. Изоляция из резины типа РТЭПИ-1 на основе этилен-пропиленовых каучуков,
маркировка жил:
-цифровая: 1, 2, 3, 4,5, жила заземления - 0,
-цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;
4. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
5. Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.

Область применения кабеля КТГ-ХЛ

Кабель КТГ-ХЛ рассчитан на ток переменного напряжения 0,66 кВ частотой до 400Гц или постоянного - 1 кВ. Назначение кабеля КТГ-ХЛ - обеспечить питание приборов и механизмов. При этом кабель можно использовать в тяжелых условиях, например, воздействие на кабель КТГ-ХЛ ударных нагрузок, волочения по земле, наездов колесного транспорта и т. п. Резина, из которой выполнена оболочка в кабеле, стойка к нагрузкам на разрыв.

Благодаря теплостойкой изоляции максимально допустимая температура жилы составляет + 85С.

Кабель КТГ-ХЛ обладает высокими показателями гибкости. Так, при условии нагрузок на разрыв и эксплуатации кабеля через систему роликов число циклов на изгиб составляет от 5000 до 8000 в зависимости от диаметра используемого ролика.

Ограничений в том, где применять кабель нет: его можно эксплуатировать как в закрытых помещениях, так и на улице. КТГ-ХЛ стоек к влажности, а так же к ультрафиолету, к низким температурам.

Срок эксплуатации не менее 4-х лет, гарантийный - 6 месяцев.
