Расшифровка кабеля КВВГЭнг:

«К» - кабель контрольный

«В» - изоляция жил из поливинилхлоридного пластиката

«В» - оболочка из поливинилхлоридного пластиката

«Г» - отсутствие защитных покровов

«Э» - экранированный

«нг» - оболочка из поливинилхлоридного пластиката пониженной горючести

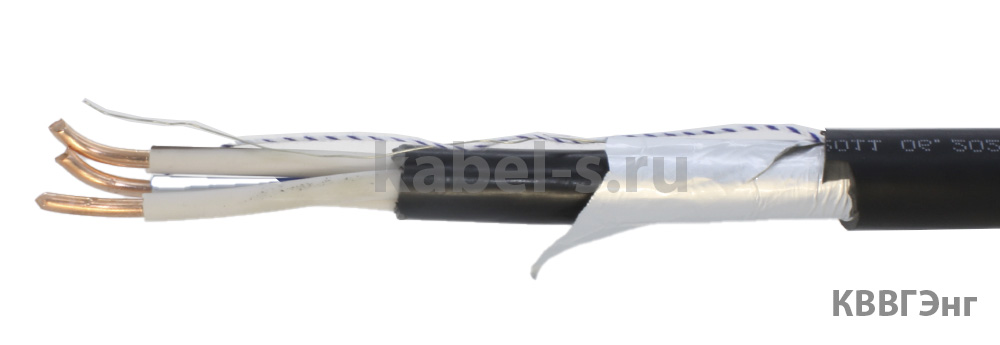

Элементы конструкции кабеля КВВГЭнг:

1. Медная однопроволочная жила круглой формы класса 1 по ГОСТ 22483;
2. Изоляция из ПВХ пластиката;
3. Экран в виде обмотки из медной или алюминиевой фольги с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Вдоль экрана из алюминиевой фольги продольно прокладывается медная проволока;
4. Оболочка из ПВХ пластиката, для НГ - пластикат пониженной горючести.

Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются друг от друга и от остальных жил по цвету. Разделительный слой:

• В виде оболочки из поливинилхлоридного пластиката пониженной горючести толщиной не менее 0,5 мм;
• В виде обмотки лентами, обеспечивающий сохранность экрана при монтаже кабелей.

Область применения кабеля КВВГЭнг:

Кабель контрольный КВВГЭнг предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях.

Характеристики контрольного медного кабеля КВВГЭНГ:

• Номинальное напряжение, В: 660
• Температура окружающей среды при эксплуатации кабеля, °С: от -50 до +50
• Длительно допустимая температура нагрева жил при эксплуатации, °С: +70
• Радиус изгиба кабелей при прокладке и монтаже при температуре окружающей среды не ниже 0 °С составляет:
  для кабелей наружным диаметром до 10 мм включ., диам. кабеля: не менее 3-х
  для кабелей наружным диаметром от 10 до 25 мм включ., диам. кабеля: не менее 4-х
• Радиус изгиба кабелей при прокладке и монтаже без предварительного подогрева при температуре окружающей среды: не ниже -15°С, диам. кабеля не менее 6-ти.
