Расшифровка кабеля КВВГЭнг-LS 7х4

«К» - кабель контрольный

«В» - изоляция жил из поливинилхлоридного пластиката

«В» - оболочка из поливинилхлоридного пластиката

«Г» - отсутствие защитных покровов

«Э» - экранированный

«нг» - оболочка из поливинилхлоридного пластиката пониженной горючести

«LS» - Low Smoke - с пониженным газо- и дымовыделением.

Конструкция кабеля КВВГЭнг-LS 7х4

1. Медная однопроволочная жила круглой формы класса 1 по ГОСТ 22483;
2. Изоляция из ПВХ пластиката;
3. экран в виде обмотки из медной или алюминиевой фольги с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Вдоль экрана из алюминиевой фольги продольно прокладывается медная проволока;
4. Оболочка из ПВХ пластиката, для НГ - пластикат пониженной горючести.

Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются друг от друга и от остальных жил по цвету. Разделительный слой:

• В виде оболочки из поливинилхлоридного пластиката пониженной горючести толщиной не менее 0,5 мм;
• В виде обмотки лентами, обеспечивающий сохранность экрана при монтаже кабелей.

Модификация «LS» отличается пониженным газо- и дымовыделением.

Область применения кабеля КВВГЭ нг-LS 7х4

Кабель контрольный КВВГЭ нг-LS 7х4 предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

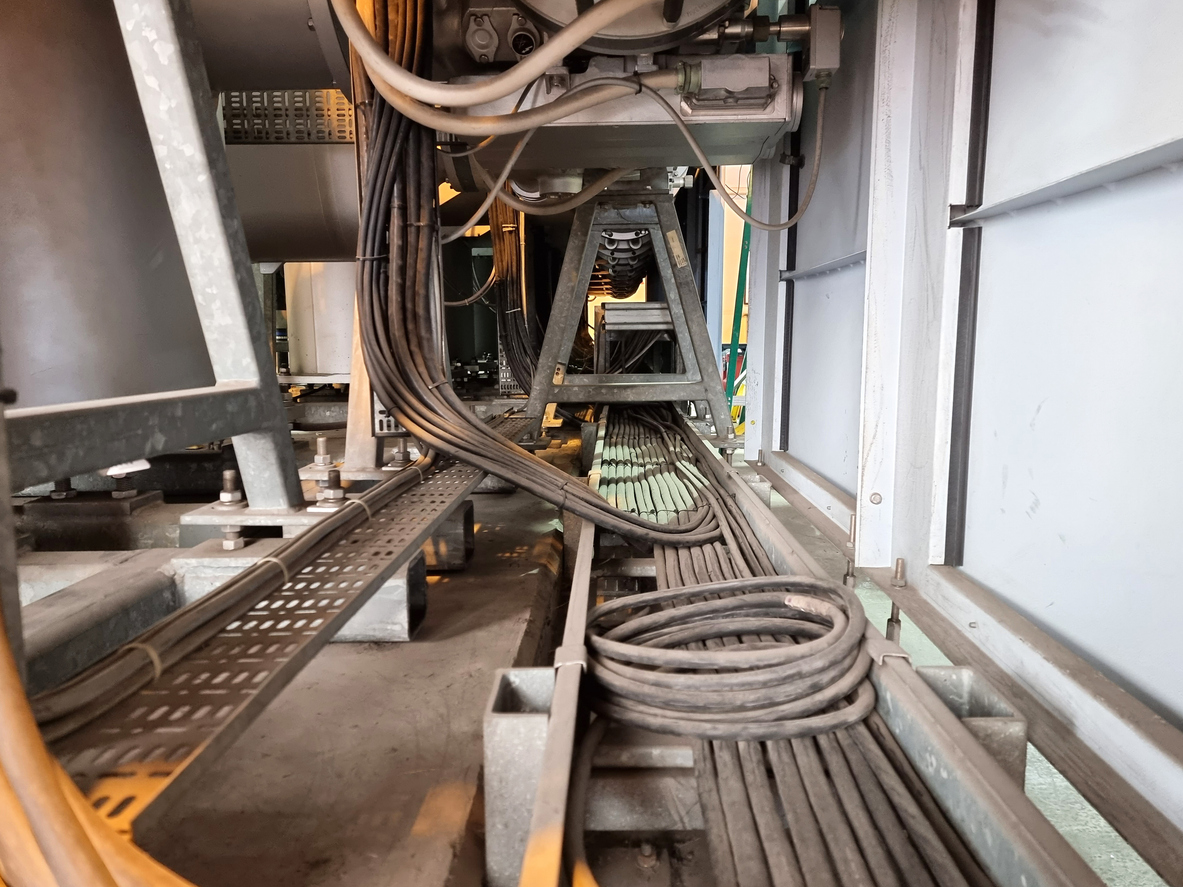

Кабель контрольный КВВГЭ нг-LS 7х4 применяется для прокладки на открытом воздухе, в кабельных сооружениях и помещениях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, в том числе для использования в системах атомных электростанций классов 2, 3 и 4 по классификации ОПББ-88/97 (ПНАЭ Г-01-011-97). Кабели КВВГЭ нг-LS преимущественно применяются при необходимости защиты электрических цепей от влияния внешних электрических полей и для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели КВВГЭ нг-LS 7х4 не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А). Снижение светопроницаемости от дымообразования при горении и тлении кабелей не более 40%.

Сопротивление проводника согласно ГОСТ 22483

Климатическое исполнение УХЛ по ГОСТ 15150-69

Категория размещения 1-5 по ГОСТ 15150-69

Характеристики кабеля КВВГЭНГ-LS 7х4:

• Диапазон температур эксплуатации : от - 50°С до + 50°С
• Относительная влажность воздуха при температуре +35°С - 98%
• Прокладка кабелей с сечением 7х4 осуществляется при температуре окружающей среды не ниже - 15 °С
• Кабели не распространяют горение при прокладке в пучках
• Радиус изгиба при прокладке при температуре окружающей среды не ниже 0°С составляет:
• для кабелей наружным диаметром до 10 мм включительно не менее 3-х диаметров кабеля
• для кабелей наружным диаметром 10 - 25 мм включительно не менее 4-х диаметров кабеля
• Длительно допустимая температура нагрева жил при эксплуатации: +70°С
• Гарантийный срок эксплуатации кабеля КВВГЭнг-LS: 3 года со дня ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
