Расшифровка кабеля КВВГнг:

«К» - кабель контрольный

«В» - изоляция жил из поливинилхлоридного пластиката

«В» - оболочка из поливинилхлоридного пластиката

«Г» - отсутствие защитных покровов

«нг» - оболочка из поливинилхлоридного пластиката пониженной горючести

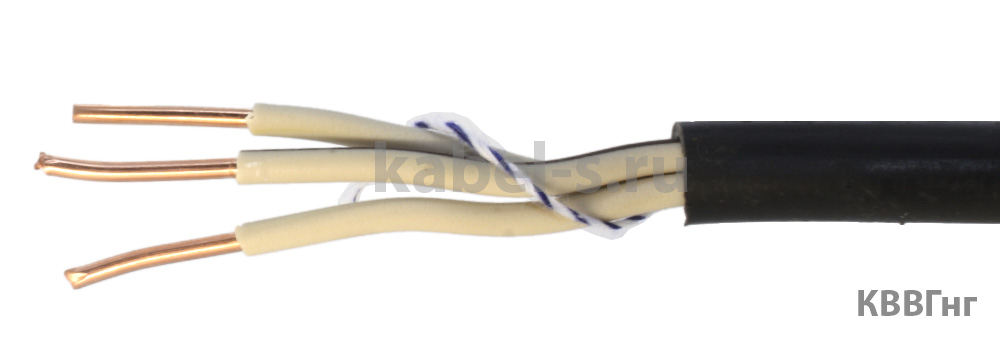

Элементы конструкции кабеля КВВГнг:

1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
2. Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей КВВГ скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются друг от друга и от остальных жил по цвету;
3. Оболочка из поливинилхлоридного пластиката.

Описание кабеля КВВГ нг:

Кабель КВВГ нг представляет собой конструкцию из медных жил, заключенных в изоляцию, а также в оболочку из пластика.

Электротехнический контрольный кабель КВВГнг предназначен для присоединения к электроаппаратуре, электроприборам. Кабель предназначен для передачи управляющих сигналов напряжением до тысячи Вольт или 660В переменного напряжения. Кабель КВВГнг может прокладываться в каналах, помещениях, туннелях, в условиях агрессивной среды при отсутствии механических воздействий на них.

Кабель в своей конструкции не содержит брони, вследствие чего нуждается в защите при возникновении механических воздействий (например, при укладке в траншеи).

Характеристики кабеля КВВГнг:

• Снижение светопроницаемости от дымообразования при горении и тлении кабелей не более 40%.
• Сопротивление проводника согласно ГОСТ 22483
• Климатическое исполнение УХЛ по ГОСТ 15150-69
• Категория размещения 1-5 по ГОСТ 15150-69
• Радиус изгиба при прокладке кабеля КВВГнг:
• Кабель наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
• Кабель наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
• Кабель наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля
• Прокладка кабеля КВВГнг ведется при температуре воздуха не ниже -10С и не выше +50С.
  Расчетный диапазон эксплуатационных температур среды: -50С ... +50С.
  Максимально допустимая температура разогрева токопроводящих жил:
  +70С (долгосрочно);
  +80С (краткосрочно, не более 1000 часов за время эксплуатации кабельной магистрали).
  Рекомендованная относительная влажность воздуха не должна превышать 98% при +35С.
  Расчетный срок эксплуатации кабеля КВВГнг:
  15 лет при создании воздушных линий или подземной (траншейной) прокладке;
  25 лет при размещении кабельной магистрали в закрытых помещениях (тоннелях, коробах и т.п.)
  Гарантийный срок службы кабеля КВВГнг – три года с момента ввода магистрали в строй.
  Прокладка кабеля КВВГнг ведется при температуре воздуха не ниже -10С и не выше +50С
• Расчетный диапазон эксплуатационных температур среды: -50С ... +50С.
• Максимально допустимая температура разогрева токопроводящих жил контрольного кабеля КВВГНГ:

1. +70С (долгосрочно);
2. +80С (краткосрочно, не более 1000 часов за время эксплуатации кабельной магистрали)

• Рекомендованная относительная влажность воздуха не должна превышать 98% при +35С.
• Расчетный срок эксплуатации кабеля КВВГнг:

1. 15 лет при создании воздушных линий или подземной (траншейной) прокладке;
2. 25 лет при размещении кабельной магистрали в закрытых помещениях (тоннелях, коробах и т.п.)

• Гарантийный срок службы кабеля КВВГнг – три года с момента ввода магистрали в строй.
• Толщина изолирующего слоя жил: от 0,6 мм (при сечении до 2,5 мм) до 0,9 мм (при сечении жилы 10 мм).
• Сопротивление изоляции проводников – не меньше 6 МОм/км.
