Расшифровка кабеля МРШМ 16х1,5:

«М» - медная жила

«Р» - резиновая изоляция

«Ш» - обмотка из полиэтилентерефталатной плёнки

«М» - оболочка из резины на основе изопренового и бутадиенового каучуков

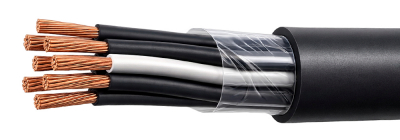

Элементы конструкции кабеля МРШМ 16х1,5:

1. Токопроводящая жила, скрученная из медных проволок:

 • для сечений 1,0 кв.мм - класс 4;

 • для сечений 1,5 кв.мм и 2,5 кв.мм - класс 5;

2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил: цветовая - счётная пара;

3. Обмотка из полиэтилентерефталатной плёнки;

4. Оболочка из резины на основе изопренового и бутадиенового каучуков.

Область применения кабеля МРШМ 16х1,5

Кабели предназначены для эксплуатации при переменном напряжении до 380 В частотой до 1200 Гц или постоянном напряжении 500 В.

Основным предназначением данного вида кабелей является применение в качестве гибкого токоперехода и работы в диапазоне температур от минус 50°С до плюс 65°С с многократными изгибами и закручиваниями. Кабели МРШМ 16х1,5 изготавливаются для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Кабели устойчивы к воздействию синусоидальной вибрации в диапазоне частот до 5000 Гц и амплитудой ускорения до 400 м/с2, акустического шума в диапазоне частот до 10000 Гц и уровня звукового давления до 170 дБ, механического удара одиночного действия с пиковым ударным ускорением до 10000 м/с2, механического удара многократного действия с пиковым ударным ускорением до 1500 м/с2, линейного ускорения до 5000 м/с2, повышенного атмосферного давления 2,95х105 Па. Кабели стойки к воздействию солнечного излучения (суммарное время воздействия - 500 часов), инея, морского тумана, плесневых грибов и динамической пыли. Кабели выдерживают 250 циклов перемоток на барабан с диаметром шейки, равным 12 диаметрам кабеля, при температуре не менее минус 50°С.

Характеристики кабеля МРШМ 16х1,5

• Влажность воздуха при 35° C [%]98
• Длительно допустимая температура на жиле, не более [°C]65
• Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В]2000
• Многократные изгибы кабеля при угле изгиба ±90°, диаметр изгиба равен 8 диаметрам кабеля, не менее [число циклов]1000
• Монтаж при температуре, не ниже [°C]-20
• Рабочее переменное напряжение частотой до 1200 Гц, [В]380
• Рабочее постоянное напряжение [В]500
• Радиус изгиба кабелей [наружных диаметров]8
• Строительная длина, не менее [м]125
• Температура окружающей среды, верхний предел [°C]+65
• Температура окружающей среды, нижний предел [°C]-50
• Электрическое сопротивление изоляции, не менее [МОм*км]100
