Описание кабеля НРБ

Кабель НРБ - кабель с резиновой изоляцией. Достоинство этого кабеля низкая гигроскопичность (впитывание влаги) и гибкость благодаря изоляции из резины. Резиновая изоляция типа РТИ-1 содержит около 35 % бутадиенового каучука. Кроме изоляции в кабеле есть также маслостойкая негорючая резиновая оболочка типа РШН-2, состоящая из 40% каучука. Ленту из полиэтилентерефталатной пленки используют в конструкции кабеля, чтобы оградить резиновую изоляцию и жилы от частиц сажы и серы, которые при накоплении снижают электрические показатели изоляции и способствуют её старению.Кабель НРБ рассчитан на неподвижную прокладку на напряжение 0,66кВ переменного тока и 1кВ - постоянного, частота 50 Гц.

Расшифровка силового кабеля НРБ

• Н - Изоляция из резины Типа РТИ-1
• Р - Оболочка из резины Типа РШН-2
• Б - Броня из двух стальных лент

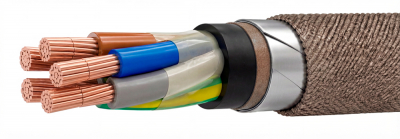

Элементы конструкции  кабеля НРБ

1. медные жилы;
2. обмотка из полиэтилентерефталатной пленки (для сечений 70 кв.мм и выше);
3. изоляция из резины;
4. обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки;
5. оболочка из маслостойкой резины, не распространяющей горение;
6. подушка из крепированной бумаги и битума;
7. броня из двух стальных или стальных оцинкованных лент;
8. покрытие из волокнистых материалов, битума и специального состава, предохраняющего витки кабеля от слипания

Область применения кабеля НРБ

Кабель НРБ чаще всего применяют в качестве кабеля для земли. Его прокладывают в земляных траншеях в независимости от коррозионной активности почвы и блуждающих токов. Ограничений в разности уровней при монтаже как у кабелей с бумажной изоляцией, нет. Не допустимо подвергать кабель растягивающим нагрузкам из-за стальных лент.

Кабели с резиновой изоляцией, в том числе и НРБ отличаются гибкостью, не менее 4000-12000 циклов на изгиб при сечении жил 6 мм2 и более.

НРБ выбирают в случае, если в процессе эксплуатации кабельной линии происходят короткие замыкания. В аварийных ситуациях кабель выдерживает кратковременный (не более 10 минут) скачок температуры жил до 200 С. При этом максимальная рабочая температура жил невысокая до 70 С, при больших величинах резиновая изоляция будет разрушаться.

Температурный диапазон использования НРБ составляет от -50 до +50 С. В холодное время года монтаж осуществляется с дополнительным прогревом кабеля при морозе ниже - 7С. Возможно изготовление кабеля в тропическом исполнении, стойкого к плесени и грибку.

Срок годности кабеля НРБ не менее 30 лет, гарантийный срок эксплуатации, предоставляемый производителем - 3 года.
