Описание судового кабеля НРШМ 1х70

К кабелям с изоляцией из этиленпропиленовой резины относится кабель НРШМ 1х70. Этот вид кабеля обычно применяется в осветительных и силовых сетях, а так же в цепях управления, предназначенных для присоединения к переносным и передвижным токоприемникам. Обязательным условием применения в этом случае является защита от непосредственного действия солнечной радиации.

Кроме того указанный вид кабеля применяется для устройства неподвижной прокладки в море. Он выдерживает воздействие радиальное гидростатическое давление около 1,96 МПа.

Кабель НРШМ 1х70 представляет собой многопроволочную медную жилу с маслостойкой резиновой оболочкой и изоляцией.

При использовании НРШМ кабеля значительно повышается надежность и безопасность морских и речных судов, других плавучих средств.

Расшифровка судового кабеля НРШМ 1х70

«Н» - медная жила

«Р» - изоляция из резины

«Ш» - обмотка из полиэтилентерефталатной плёнки

«М» - оболочка из маслостойкой резины на основе полихлоропрена,препятствующей распространению горения

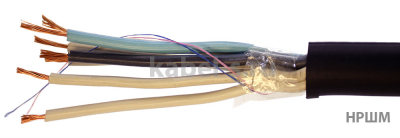

Элементы конструкции судового кабеля НРШМ 1х70

1. Токопроводящая жила, скрученная из медных проволок или медных луженых проволок:

  • для сечений от 1,0 кв.мм – класс 4;

  • для сечений от 1,5 кв.мм до 400 кв.мм – класс 5;

2. Изоляция из резины на основе натурального и бутадиенового каучуков. Маркировка жил - цветовая - счётная пара;

3. Оболочка из резины на основе полихлоропрена.

Обмотка кабеля из ПЭТ-плёнки.

Технические характеристики судового провода НРШМ 1х70

• Диапазон температур : от + 45°С до - 40°С
• Прокладка и монтаж кабелей без предварительного нагрева должен производиться при температуре: не ниже - 15°С
• Относительная влажность воздуха при температуре: + 35 °С до 100%
• Кабели стойки к вибрационным нагрузкам и одиночным ударным нагрузкам
• Кабели стойки к воздействию морской воды
• Кабели не распространяют горение при одиночной прокладке
• Кабели стойки к периодическому воздействию смазочных масел и дизельного топлива
• Радиус изгиба при монтаже кабелей неподвижной прокладки должен быть: не менее 5 наружных диаметров кабеля
• Радиус изгиба при монтаже кабелей в труднодоступных местах должен быть: не менее 3 наружных диаметров кабеля при числе изгибов не более двух в одном месте
• Кабели выдерживают испытание переменным напряжением: 2500 В
• Электрическое сопротивление изоляции при температуре + 20°С составляет: не менее 100 МОм·км
• Длительно допустимая температура на токопроводящей жиле должна быть не более: + 65°
• Строительная длина кабелей составляет не менее 125 м
• Гарантийный срок эксплуатации: 5 лет со дня ввода кабеля в эксплуатацию
• Минимальный срок службы НРШМ "1х70": 25 лет

Область применения судового кабеля НРШМ 1х70

Кабель НРШМ с сечением 1х70 предназначен для эксплуатации при переменном напряжении до 690 В (с частотой до 400 Гц) или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В (с частотой до 1200 Гц) или 500 В постоянного напряжения.

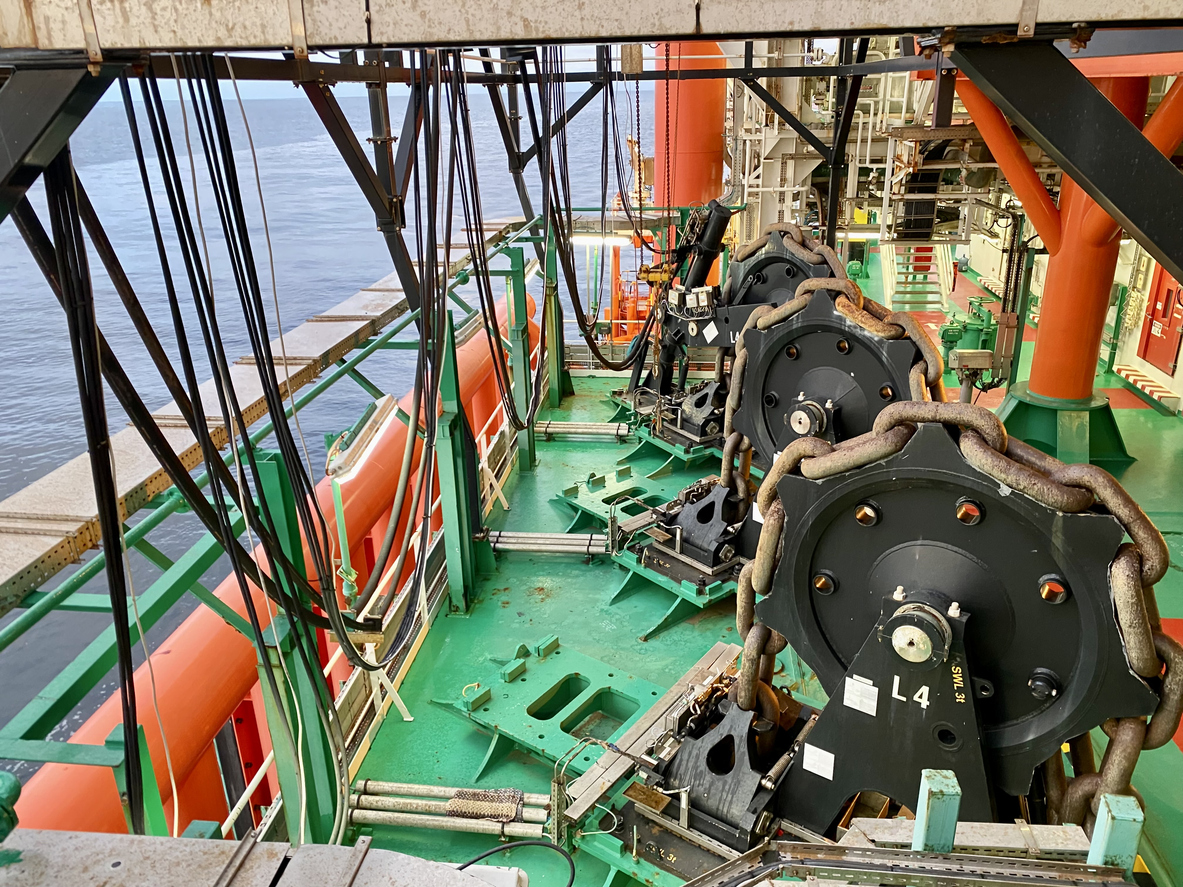

Судовые кабели НРШМ 1х70 предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.

Цены на кабельНРШМ 1х70

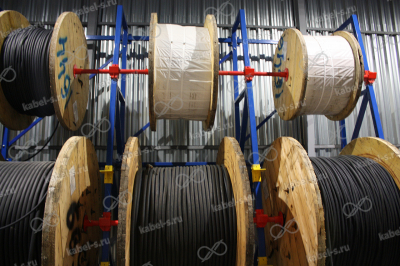

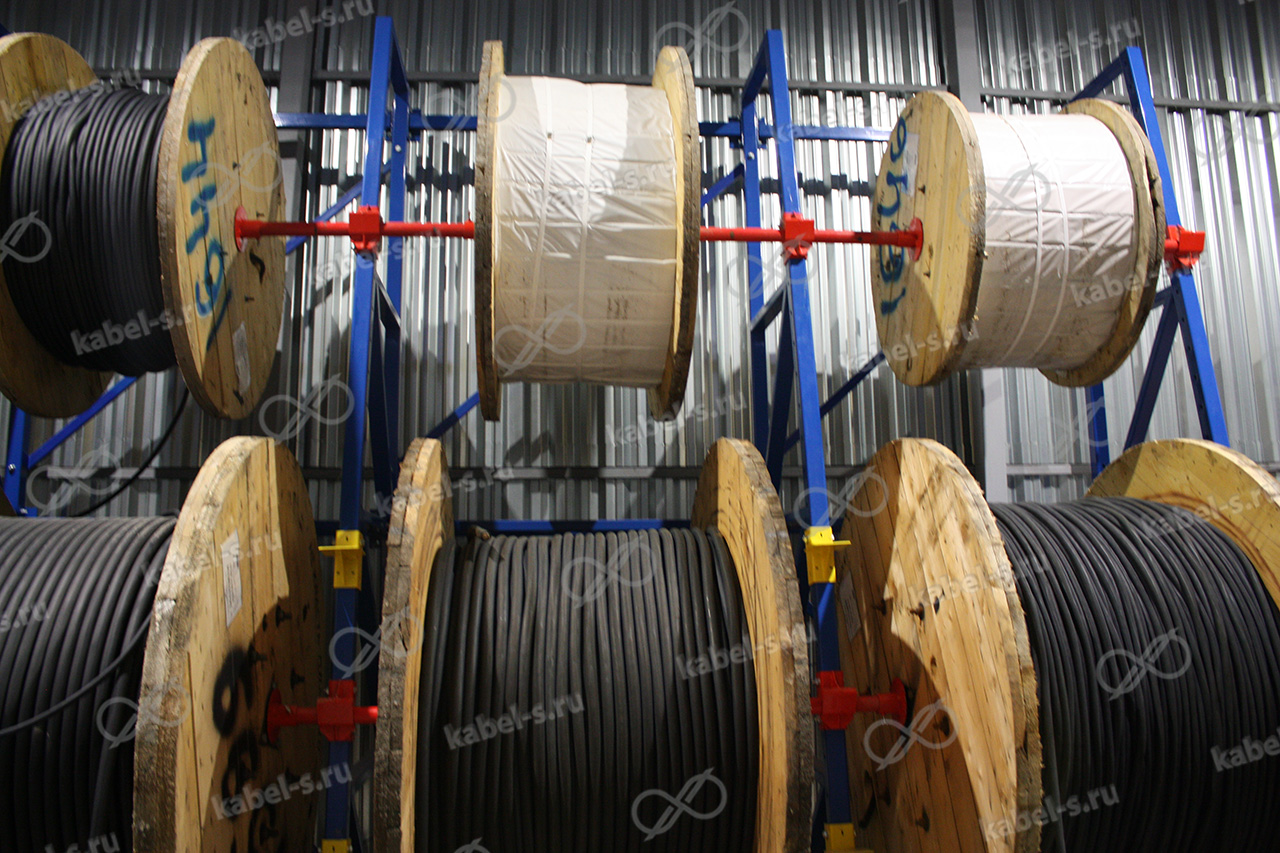

Наша компания Кабельные системы имеет большие запасы судового кабеля НРШМ 1х70 на своих складах. Слаженная работа с поставщиками и заводами производителями кабеля НРШМ гарантирует нашим покупателям доступные цены и доставку в кратчайшие сроки.
