Описание кабеля ПБбПнг-HF 4х16-1 1кВ

Кабель ПБбПнг-HF-1 4х16-1 предназначен для стационарной прокладки в силовых и осветительных сетях, рассчитан на напряжение 0,66-1кВ частотой до 100Гц. Особенностью данного кабеля является то, что все используемые в конструкции кабеля материалы не содержат галогены. НF - расшифровывается дословно "свободный от галогенов" (Halogen Free).Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга. Бронированные кабели, в том числе и ПБбПнг-HF-1 4х16-1, нежелательно подвергать растягивающим нагрузкам, не смотря на то, что бронированные ленты выдерживают относительное удлиннение не менее 30%.

Расшифровка силового кабеля ПБбПнг-HF 4х16-1 1кВ

• П - Изоляция жил из безгалогенной композиции на основе полиолефинов
• Б - Броня из двух стальных лент
• б - Без подушки
• Пнг - негорючая оболочка из безгалогенной композиции на основе полиолефинов
• HF - отсутствие галогенов

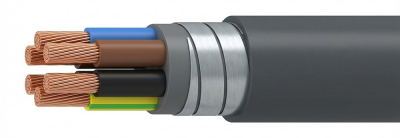

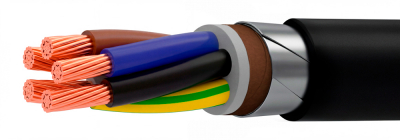

Элементы конструкции кабеля ПБбПнг-HF 4х16-1 1кВ

1. медные жилы,
2. изоляция из безгалогенной полимерной композиции,
3. экструдированная внутренняя оболочка с заполнением из безгалогенной полимерной композиции,
4. броня из двух стальных оцинкованных лент,
5. наружная оболочка из безгалогенной полимерной композиции

Прим.В кабеле ПБбПнг-HF-1 4х16-1 с жилами сечением свыше 50 мм2 предусмотрена обмотка из слюдосодержащей ленты толщиной не менее 0,14 мм или одной стеклоленты толщиной не менее 0,2мм с перекрытием не менее 30%.

Область применения кабеля ПБбПнг-HF 4х16-1 1кВ

Кабель используют в общественных заведениях, таких как школы, больницы, торговые центры, бизнес-центры, метрополитен. При горении кабель выделяет меньше токсичных веществ, чем другие. По пожарной безопасности кабель можно прокладывать в пучках. По нормам НПБ 248-97 ПБбПнг-HF-1 4х16-1 по пределу распространения горения относится к наивысшей категории пожарной безопасности - категории А.

ПБбПнг-HF-1 4х16-1 допустимо подвергать механическому воздействию.

ПБбПнг-HF-1 4х16-1 разрешено прокладывать на атомных электростанциях, соответствующих классу 3Н по классификации ПНАЭ Г-1-011-97.

Температурный диапазон эксплуатации кабеля составляет от -30 до + 50С. Монтаж кабеля ПБбПнг-HF-1 4х16-1 можно осуществлять при минусовых температурах (до -15 С). Максимальная температура жил при коротком замыкании – не более 400°С.

Общий срок службы кабеля - 30 лет.

Цена ПБбПнг-HF 4х16-1 1кВ

Компания Кабельные системы реализует кабель ПБбПнг-HF-1 4х16-1 по низким ценам и доставляет продукцию в любой регион страны. Мы ценим время и экономим затраты своих клиентов.
