Описание кабеля ПвБбШнг 4х16 (ож)

Кабель ПвБбШнг 4х16 (ож) используется для распределения и передачи электрической энергии переменного напряжения частотой 50 Гц и номинальной величиной 1кВ в стационарных установках. Они предназначены для районов с умеренным и холодным климатом, но только на высоте не более 4,3 км над уровнем моря.

Отличительными чертами кабельно-проводниковой продукции данного типа является повышенная устойчивость к любым механическим и химическим повреждениям, растрескиванию и сниженное влагопоглощение. При одиночной прокладке они устойчивы к возгоранию (не поддерживают и не распространяют горение).

Наша компания реализует силовые бронированные кабели ПвБбШнг 4х16 (ож) с изоляцией из сшитого полиэтилена с медными жилами в оболочке ПВХ пониженной горючести.

• Пв - Изоляция жил из сшитого полиэтилена;
• Б - Броня из двух стальных лент;
• б - Без подушки, которая является вутренней частью защитного покрова с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони;
• Шнг - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести.

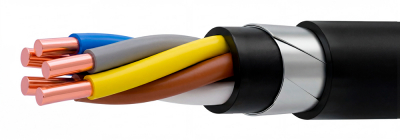

Конструкция кабеля ПвБбШнг

1. Токопроводящая медная жила: - количество жил: 3+1, 4, 5; - сечение жил: от 4 до 50 мм2 (однопроволочная жила - ОЖ), от 16 до 240 мм2 (многопроволочная жила);
2. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
3. Сердечник из ПВХ пластиката пониженной пожароопасности;
4. Скрепляющая обмотка (для кабелей сечением 50 мм2 и выше);
5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности;
6. Броня из двух стальных оцинкованных лент;
7. Защитный шланг из ПВХ пластиката пониженной пожароопасности.

Кабели ПвБбШнг с сечением 4х16 (ож) используются для прокладки вертикальных, горизонтальных, наклонных трасс во многих средах и условиях:

• в сырых и сухих помещениях – производственных, коллекторных, в туннелях, шахтах, каналах и других, где существует риск затопления;
• в открытом грунте с любой коррозионной активностью при условии отсутствия блуждающих токов, если не будет приложений к кабелю значительных усилий на растяжение;
• возможно прокладывать по воздуху, даже если существует риск, что в процессе эксплуатации кабель получит механическое повреждение.

Допустимая продолжительность работы кабеля в аварийном режиме не должна превышать 8 часов в сутки, а допустимый нагрев токопроводящих жил – 130 С. Общее число часов работы кабеля ПвБбШнг 4х16 (ож) в режиме аварийной ситуации не должно превышать 1000.
