Описание кабеля ВБбШнг 1х95 (1кВ)

Кабель ВБбШнг-1 1х95 - относится к классу бронированных силовых кабелей с защитными и изолирующими покровами. Благодаря стальной броне кабель стоек к механическим и деформационным нагрузкам (например, давление почвы при укладке кабеля в землю). Нельзя подвергать кабель растягивающем нагрузкам.

Расшифровка силового кабеля ВБбШнг 1х95 (1кВ)

• В - Изоляция жил из поливинилхлоридного пластиката
• Б - Броня из двух стальных лент
• б - Без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
• Ш - Защитный покров в виде шланга из поливинилхлоридного пластиката
• нг - в ПВХ оболочку добавлен негорючий пластификатор

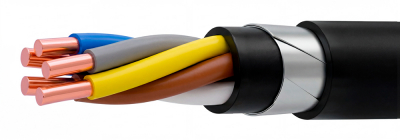

Элементы конструкции медного кабеля ВБбШнг 1х95 (1кВ)

1. Медная токопроводящая жила:
-однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”
-многопроволочная (класс 2) сечением 50-625 кв.мм;
2. Изоляция из ПВХ пластиката,
маркировка жил: - цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
- цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Поясная изоляция из ПВХ лент;
4. Броня из стальных оцинкованных лент;
5. Шланг из ПВХ пластиката пониженной горючести.

Область применения кабеля ВБбШнг 1х95 (1кВ)

Кабель ВБбШнг-1 1х95 можно прокладывать в земле, даже если по составу она химически активна по отношению к металлу (высокая коррозионная активность). Длины кабеля ВБбШнг-1 1х95 для прокладки в земле подбирают так, чтобы после их раскатки соединительные муфты не оказались в труднодоступных местах (под дорогами, каналами). Число соединительных муфт на 1 км кабельной линии не должно превышать 4-5 штук в зависимости от сечения. При стравливании кабеля с барабана недопустимы его резкие изгибы, заломы, перекручивания. Минимальный радиус на изгиб не менее 7,5 наружных диаметров кабеля.

Также ВБбШнг-1 1х95 разрешено монтировать вблизи трамвайных и железнодорожных путей электрифицированных железных дорог,которые являются источником блуждающего тока в земле.Кабель нельзя подвергать растягивающим нагрузкам, так как броня состоит из стальных лент, которые в результате подобных нагрузок могут не выдержать,поэтому кабель монтируют в наклонном и горизонтальном положении. Кабель можно использовать на открытом воздухе, стоек к климатическим внешним воздействиям. ВБбШнг-1 1х95 разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-I6, B-Ir, B-II, В-На.). Устойчив к перепадам температур (минимальная -50, максимальная +50), что позволяет использовать его в любых климатических зонах, от тропиков до умеренного и холодного климатов. Маркировка "нг" говорит о том, что его можно прокладывать в несколько кабелей без зазоров, многослойно,то есть пучками. Кабель влагостоек, поэтому его используют даже в полузатопленных подвалах, канализационных шахтах и т.д.
