Описание кабеля ВБбШв 3х50(1кВ)

Кабель ВБбШв 3х501кВ - кабель с проводящими жилами из меди (от 1 до 5) сечением от 2,5 до 625 кв.мм в зависимости от типа жилы (одножильная, многожильная). В ВБбШв-1 3х50 есть бронированный слой из стальных лент, который выполняет функцию защиты герметичной оболочки от механического воздействия.

Расшифровка силового кабеля ВБбШв 3х50(1кВ)

• В - Изоляция жил из поливинилхлоридного пластиката
• Б - Броня из двух стальных лент
• б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
• Шв - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката

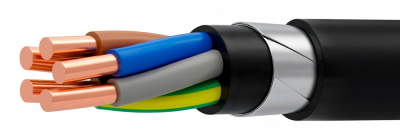

Элементы конструкции медного кабеля ВБбШв 3х50(1кВ)

1. Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:
- одножильная сечением от 2,5 до 625 кв. мм, - многожильная сечением от 2,5 до 240 кв. мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая; - цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
3. Поясная изоляция из ПВХ лент;
4. Броня из двух стальных или стальных оцинкованных лент;
5. Битум (для сечений свыше 6 кв. мм);
6. Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм);
7. Шланг из ПВХ пластиката.

Область применения кабеля ВБбШв 3х50(1кВ)

Кабель ВБбШв 3х50 1кВ можно прокладывать в земле, даже если по составу она химически активна по отношению к металлу (высокая коррозионная активность). Длины кабеля ВБбШв-1 3х50 для прокладки в земле подбирают так, чтобы после их раскатки соединительные муфты не оказались в труднодоступных местах (под дорогами, каналами). Число соединительных муфт на 1 км кабельной линии не должно превышать 4-5 штук в зависимости от сечения. При стравливании кабеля с барабана недопустимы его резкие изгибы, заломы, перекручивания. Минимальный радиус на изгиб не менее 7,5 наружных диаметров кабеля.

Также ВБбШв-1 3х50 разрешено монтировать вблизи трамвайных и железнодорожных путей электрифицированных железных дорог,которые являются источником блуждающего тока в земле.Кабель нельзя подвергать растягивающим нагрузкам, так как броня состоит из стальных лент, которые в результате подобных нагрузок могут не выдержать,поэтому кабель монтируют в наклонном и горизонтальном положении. Кабель можно использовать на открытом воздухе, стоек к климатическим внешним воздействиям. ВБбШв-1 3х50 разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-I6, B-Ir, B-II, В-На.). Устойчив к перепадам температур (минимальная -50, максимальная +50), что позволяет использовать его в любых климатических зонах, от тропиков до умеренного и холодного климатов. Кабель влагостоек,поэтому его используют даже в полузатопленных подвалах, канализационных шахтах и т.д.
