Описание кабеля ВРБ

Кабель ВРБ - кабель с резиновой изоляцией. Кабель ВРБ рассчитан на неподвижную прокладку на напряжение 0,66кВ переменного тока и 1кВ - постоянного, частота 50 Гц. Достоинство этого кабеля низкая гигроскопичность (впитывание влаги) и гибкость благодаря изоляции из резины. Стальная броня защищает резиновую изоляцию от воздействия разрушающих факторов: озона, света и т.д. Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга. Наружный покров кабеля состоит из волокнистых материалов: кабельная пряжа или стекловолокно, пропитанные мелом или битумом. Такой тип защитного покрова не имеет маркировки, однако он выполняет важную функцию-предотвращает слипание витков кабеля на барабане.

Расшифровка силового кабеля ВРБ

• В - Оболочка из поливинилхлоридного пластиката
• Р - Изоляция жил из резины Типа РТИ-1 на основе натурального и бутадиенового каучука
• Б - Броня из двух стальных лент

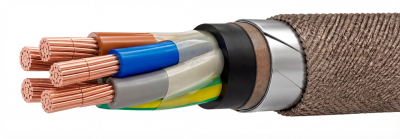

Элементы конструкции  кабеля ВРБ

1. Медная токопроводящая жила:
-однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
-многопроволочная (класс 2) сечением 70-240 кв.мм;
2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 70 кв.мм и выше;
3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
маркировка жил:
-цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения,
-цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета;
4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
5. Оболочка из ПВХ пластиката марки О-40;
6. Подушка из крепированной бумаги и битума;
7. Броня из двух стальных или стальных оцинкованных лент;
8. Покрытие из волокнистых материалов, битума и состава, предохраняющего витки кабеля от слипания.

Область применения кабеля ВРБ

Кабель ВРБ чаще всего применяют в качестве кабеля для земли. Его прокладывают в земляных траншеях в независимости от коррозионной активности почвы и блуждающих токов. Ограничений в разности уровней при монтаже как у кабелей с бумажной изоляцией, нет. Не допустимо подвергать кабель растягивающим нагрузкам из-за стальных лент.

ВРБ выбирают в случае, если в процессе эксплуатации кабельной линии происходят короткие замыкания. В аварийных ситуациях кабель выдерживает кратковременный (не более 10 минут) скачок температуры жил до 200 С. При этом максимальная рабочая температура жил невысокая до 70 С, при больших величинах резиновая изоляция будет разрушаться.

Температурный диапазон использования ВРБ составляет от -50 до +50 С. В холодное время года монтаж осуществляется с дополнительным прогревом кабеля при морозе ниже - 7С. Возможно изготовление кабеля в тропическом исполнении, стойкого к плесени и грибку.
