Описание кабеля ВРБГ 4х10

Кабель ВРБГ 4х10 - кабель с резиновой изоляцией. Достоинство этого кабеля низкая гигроскопичность (впитывание влаги) и гибкость благодаря изоляции из резины. Стальная броня защищает резиновую изоляцию от воздействия разрушающих факторов: озона, света и т.д. Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга. Кабель ВРБГ 4х10 рассчитан на неподвижную прокладку на напряжение 0,66кВ переменного тока и 1кВ - постоянного, частота 50 Гц. Наружный покров кабеля состоит из волокнистых материалов: кабельная пряжа или стекловолокно, пропитанные мелом или битумом. Такой тип защитного покрова имеет маркировку -Г, (в некоторых случаях не имеет) и выполняет важную функцию-предотвращает слипание витков кабеля на барабане.

Расшифровка силового кабеля ВРБГ 4х10

• В - Оболочка из поливинилхлоридного пластиката
• Р - Изоляция жил из резины Типа РТИ-1 на основе натурального и бутадиенового каучука
• Б - Броня из двух стальных лент
• Г - Отсутствие защитных покровов

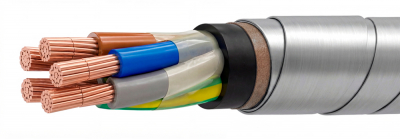

Элементы конструкции  кабеля ВРБГ 4х10

1. Медные жилы,
2. обмотка из полиэтилентерефталатной пленки (для сечений 70 кв.мм и выше),
3. изоляция из резины,
4. обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки,
5. оболочка из ПВХ,
6. подушка из крепированной бумаги и битума,
7. броня из двух стальных или стальных оцинкованных лент,
8. покрытие из битума и специального состава от слипания витков

Область применения кабеля ВРБГ 4х10

ВРБГ 4х10 прокладывают как открыто, так и закрыто: внутри влажных помещений, полузатопленных подвалах, шахтах, коллекторах. Ограничений в разности уровней при монтаже как у кабелей с бумажной изоляцией, нет. Стоек к механическим воздействиям. Используют во взрывоопасных зонах. К таким зонам относятся: химические лаборатории, территории, на которых размещены резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей, склады с легко воспламеняемыми материалами и т.д. (соответствующие классы зон взрывоопасности B-Iб, B-Ir, B-II, В-IIа). При прокладке для сетей освещения ВРБГ 4х10 монтируют вдоль стен зданий, в коробах, лотках, на тросах, кабельных и технологических эстакадах, в каналах, можно прокладывать скрытым способом - в земляных траншеях, в кабельных блоках.

ВРБГ 4х10 выбирают в случае, если в процессе эксплуатации кабельной линии происходят короткие замыкания. В аварийных ситуациях кабель выдерживает кратковременный (не более 10 минут) скачок температуры жил до 200 С. При этом максимальная рабочая температура жил невысокая до 70 С, при больших величинах резиновая изоляция будет разрушаться.

Температурный диапазон использования ВРБГ 4х10 составляет от -50 до +50 С. В холодное время года монтаж осуществляется с дополнительным прогревом кабеля при морозе ниже - 7С. Возможно изготовление кабеля в тропическом исполнении, стойкого к плесени и грибку.

Цена ВРБГ 4х10

Компания Кабельные системы является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ВРБГ 4х10, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ВРБГ 4х10,благодаря долгосрочной и слаженной работе с производителями.
