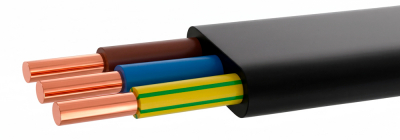

Описание кабеля ВВГ-П-ХЛ

Кабель ВВГ П ХЛ 3х6 (ож) – плоский медный силовой кабель, используемый при наружных и внутренних работах при напряжении 0,66кВ в условиях холодного климата. Особенностью данного типа кабеля является то, что он удобен и практичен как при горизонтальном монтаже, так и вертикальном. Возможно использовать в наклонных трассах при пониженных температурах.

Расшифровка силового кабеля ВВГ П ХЛ 3х6 (ож)

• В - Изоляция жил из ПВХ
• В - Оболочка из поливинилхлоридного пластиката
• Г - Отсутствие защитных покровов
• П - Плоский, то есть жилы расположены параллельно
• ХЛ -Климатическое исполнение - хладостойкий

Элементы конструкции медного кабеля ВВГ-П-ХЛ 3х6 (ож)

1. Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.):
- однопроволочная (класс 1) сечением 1,5–50 кв. мм – «ож»
- многопроволочная (класс 2) сечением 50–240 кв. мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая;
- цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв. мм и выше (допускается изготовление кабелей без обмотки);
4. Оболочка из морозостойкого ПВХ пластиката.

Область применения кабеля ВВГ П ХЛ 3х6 (ож)

Главной особенностью данного кабеля является его стойкость к пониженным температурам. Если кабели серии ВВГ с обычной оболочкой ПВХ выдерживают температуры до -50С, а при прокладке кабеля при -15 требуется его прогрев, то кабель с дополнительной маркировкой ХЛ выдерживает температуры до -60 и практически не дубеет благодаря специальным пластификаторам, добавленным во внешнюю ПВХ оболочку кабеля.

Максимальный срок службы силового медного кабеля ВВГ П ХЛ 3х6 (ож) составляет 30 лет.
