Описание кабеля ВВГЭнг-FRLS 5х50-1

Силовой кабель ВВГЭНГ-FRLS 5х50-1 предназначен для передачи и распределения электроэнергии с напряжением до 1КВ при частоте до 100Гц. Силовой кабель марки ВВГЭНГ-FRLS, благодаря наличию усиленного, устойчивого к механическим деформациям экрана, отличается универсальностью применения. Индекс «FRLS» обозначает огнестойкий и малодымный. Основным эксплуатационным преимуществом силового кабеля ВВГЭНГ-FRLS с сечением 5х50-1 является способность выдерживать воздействие открытого пламени в течение длительного времени (в среднем до 120 минут). Как правило, такие характеристики становятся возможными благодаря применению слюдосодержащей ленты в качестве огнеупорного барьера. Такой материал устойчив к воздействию высоких температур, и потому кабель ВВГЭНГ-FRLS может быть применён в условиях промышленных объектов, на атомных и тепловых электростанциях.

Материалы, применяемые при производстве изоляции для кабеля ВВГЭНГ-FRLS 5х50-1, при нагревании и горении практически не выделяют дыма и токсичных веществ. Поэтому такой тип силового кабеля рекомендован для эксплуатации в зданиях общественного типа (больницы, школы, детсады, административные учреждения, коммерческие центры и другие), то есть там, где постоянно наблюдается повышенная концентрация людей.

Расшифровка кабеля ВВГЭнг-FRLS 5х50-1

• В - Изоляция жил из ПВХ пластиката;
• В - Оболочка из ПВХ пластиката;
• Г - Отсутствие защитных покровов;
• Э - Экран – из медных проволок и спирально наложенной медной ленты;
• нг-LS - Изоляция жил и оболочка из ПВХ пластиката пониженной горючести с пониженным газо- дымовыделением;
• FR - наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами.

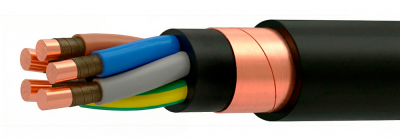

Элементы конструкции кабеля ВВГЭнг-FRLS 5х50-1

1. Токопроводящая жила медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483;
2. Термический барьер из обмотки двух слюдосодержащих лент;
3. Изоляция из ПВХ пластиката пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки):
4. Поверх скрученных секторных жил допускается наложение одно или двух скрепляющих пластмассовых лент шириной не менее 10 мм с зазором, превышающим ширину ленты;
5. Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности;
6. Экран в виде обмотки из медной фольги или медной ленты номинальной толщиной не менее 0,1 мм с перекрытием не менее 30%;
7. Наружная оболочка из ПВХ пластиката пониженной пожароопасности.

Область применения кабеля ВВГЭнг-FRLS 5х50-1

Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г –01-011). Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В-1.

Технические характеристики кабеля ВВГЭнг-FRLS 5х50-1

• Вид климатического исполнения В, категории размещения 5 по ГОСТ 15150-69;
• Минимальный радиус изгиба при прокладке кабелей одножильных - 10 наружных диаметров, кабелей многожильных - 7.5 наружных диаметров;
• допустимая температура нагрева жил при КЗ не более 250°С;
• продолжительность КЗ не должна превышать 4с;
• допустимая температура нагрева жил в режиме перегрузки не более 90°С;
• Допустимая температура нагрева жил кабелей при эксплуатации не более 70°С;
• Гарантийный срок эксплуатации кабеля ВВГЭнг-FRLS - 5 лет;
• Срок службы кабеля ВВГЭнг-FRLS – не менее 30 лет.
