Описание кабеля ВВГнг-FRLS

Силовой кабель типа ВВГнг-FRLS является огнестойким кабелем. Кроме огнестойкости, он обладает негорючестью и пониженным дымо- и газовыделением. Эти свойства данного вида кабеля обеспечиваются теми материалами, из которых он изготовлен.

Силовой кабель состоит из медной проволочной токопроводящей жилы, обмотки из слюдосодержащих лент, изоляции из поливинилхлорида со сниженной пожароопасностью, внутренней и наружной оболочки из ПВХ с низким газо- дымовыделением.

Расшифровка кабеля ВВГнг-FRLS

• В - Изоляция жил из ПВХ пластиката;
• В - Оболочка из ПВХ пластиката;
• Г - Отсутствие защитных покровов;
• нг-LS - Изоляция медных жил и оболочка из ПВХ пластиката пониженной горючести с пониженным газо- дымовыделением;
• FR - наличие барьера в виде обмотки медной жили двумя слюдосодержащими лентами.

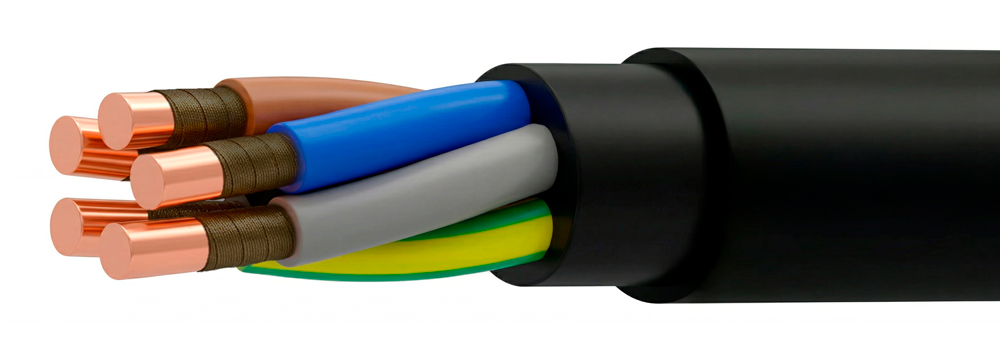

Элементы конструкции кабеля ВВГнг-FRLS

1. Медная однопроволочная или многопроволочная жила, круглой или секторной формы;
2. Термический барьер в виде обмотки из двух слюдосодержащих лент;
3. Изоляция из ПВХ пластиката пониженной пожароопасности. Многожильные кабели имеют отличительную расцветку на жилах. Нулевые жилы выполняются голубого цвета;
4. Одна или две скрепляющие пластмассовые ленты шириной не менее 10 мм с зазором, превышающим ширину ленты;
5. Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности;
6. Наружная оболочка из ПВХ пластиката пониженной пожароопасности.

Область применения кабеля ВВГнг-FRLS

Конструкция силового кабеля позволяет использовать его в кабельных системах, сооружениях и помещениях с высокой вероятностью возникновения пожара. Так же кабель типа ВВГнг-FRLS нашел свое применение во взрывоопасных зонах различных классов. Исключение составляют только зоны, относящиеся к классу В-1. Не обходятся без такого силового кабеля и системы атомных станций классов 4,3 и 2. Огнестойкость кабеля составляет порядка 180 минут.

Срок службы данного вида кабеля составляет 30 лет.

• допустимая температура нагрева жил при коротком замыкании не более 250°С;
• продолжительность короткого замыкания не должна превышать 4 секунд;
• допустимая температура нагрева медных жил в режиме перегрузки не более 90°С;
• допустимая температура нагрева медных жил кабелей при рабочей эксплуатации не более 70°С;
• рабочая огнестойкость кабелей ВВГнг-FRLS не менее 180 мин.
