КУГППЭПнг(А)-FRHF - безгалогенная защита и огнестойкость там, где нельзя ошибиться

КУГППЭПнг(А)-FRHF — это специализированный гибкий кабель управления с огнестойкими безгалогенными характеристиками, производимый по ТУ 16.К71-338-2004 в соответствии с требованиями ГОСТ 18404.0-78. Он предназначен для передачи электрических сигналов и распределения электроэнергии в цепях управления, сигнализации, связи и межприборных соединений при рабочем напряжении 380 В и 1000 В переменного тока с частотой до 200 кГц, а также при напряжении 750 В и 1500 В постоянного тока.

Главные свойства КУГППЭПнг(А)-FRHF - это огнестойкость, помехозащищенность (Fire Resistance) и полное отсутствия галогенов (Halogen Free) в составе изоляции и оболочки, что позволяет при воздействии открытого пламени кабелю продолжать работать не менее 180 минут, при этом не выделять токсичных галогеносодержащих газов и сильный дым. Именно эти свойства определяют широкую область применения кабеля.

КУГППЭПнг(А)-FRHF важно использовать там, где отказ кабельной линии во время пожара недопустим по условиям безопасности людей или технологического процесса. На атомных станциях кабель прокладывается вне гермозоны, например, может быть использован в цепях управления аварийным расхолаживанием реактора, в цепях питания и управления аварийными дизель-генераторами, в кабельных трассах систем аварийной вентиляции и герметизации помещений, в системах аварийного освещения и оповещения персонала, а также в цепях управления задвижками и клапанами аварийных трубопроводов. Общий экран и парная скрутка при этом обеспечивают необходимую помехозащищённость сигнальных цепей в условиях насыщённого кабельного хозяйства электростанций на ядерном топливе.

В нефтеперерабатывающей и нефтехимической промышленности КУГППЭПнг(А)-FRHF применяется в системах противоаварийной защиты, где при достижении критических параметров (давления, температуры) кабель должен передать сигнал на аварийное отключение реакторов, колонн ректификации или насосных агрегатов даже в условиях начавшегося пожара. Кабель используется в узлах автоматизированных систем управления (АСУ) на установках первичной и вакуумной перегонки нефти, в цепях управления регулирующими клапанами, соленоидными вентилями и электроприводами арматуры. Безгалогенная оболочка принципиально важна в замкнутых операторных помещениях и кабельных подвалах, так как при возгорании она не выделяет хлористого водорода и других коррозионно-активных газов, которые способны вывести из строя электронику АСУ в радиусе нескольких метров от очага даже при незначительном задымлении.

На промышленных объектах с высокими требованиями пожарной безопасности (на металлургических, машиностроительных и энергетических предприятиях) кабель прокладывается в кабельных лотках, коробах и трубах совместно с другими кабелями, поскольку соответствует самой строгой категории А нераспространения горения. В системах пожарной сигнализации и оповещения, где сохранение работоспособности при пожаре критично, огнестойкость 180 минут обеспечивает необходимый ресурс для эвакуации и тушения.

Кабель поставляется как для внутреннего рынка, так и на экспорт, включая страны с тропическим климатом — оболочка устойчива к воздействию плесневых грибов.

Расшифровка и конструкция КУГППЭПнг(А)-FRHF

К

У

Г

П

П

Э

П

нг(А)

FR

HF

Расшифровка обозначения марки КУГППЭПнг(А)-FRHF:

К — кабель
У — управления (предназначен для цепей управления, сигнализации и связи)
Г — гибкий (токопроводящая жила выполнена из многопроволочного медного проводника 4 класса гибкости по ГОСТ 22483)
П (первое) — жилы изолированы полимерной композиции, не содержащей галогенов, могут быть скручены в пары, пары скручены в общий сердечник
П (второе) — внутренняя оболочка (поверх скрученного сердечника наложена внутренняя оболочка из полимерной композиции, не содержащей галогенов)
Э — экран (общий экран в виде оплётки из медной луженой проволоки поверх внутренней оболочки)
П (третье) — защитная (наружная) оболочка из полимерной композиции, не содержащей галогенов, поверх общего экрана
нг(А) — не распространяет горение при групповой прокладке, категория А по ГОСТ 31565-2012 (наиболее высокая степень огнестойкости при групповой прокладке)
FR (Fire Resistance) — огнестойкое исполнение: термический барьер из слюдосодержащей ленты обеспечивает работоспособность кабеля в условиях воздействия открытого огня не менее 180 минут
HF (Halogen Free) — все полимерные материалы изоляции и оболочек не содержат галогенов, что исключает выделение токсичных и коррозионно-активных галогеноводородных газов при горении

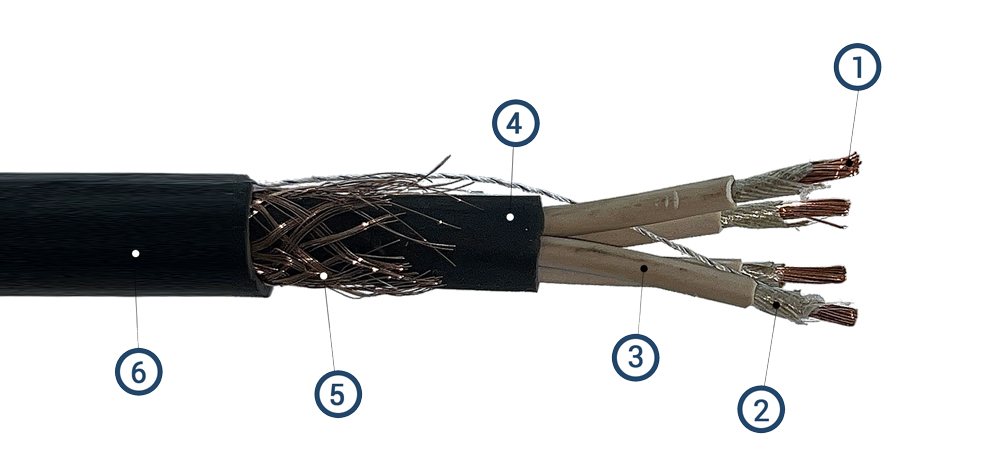

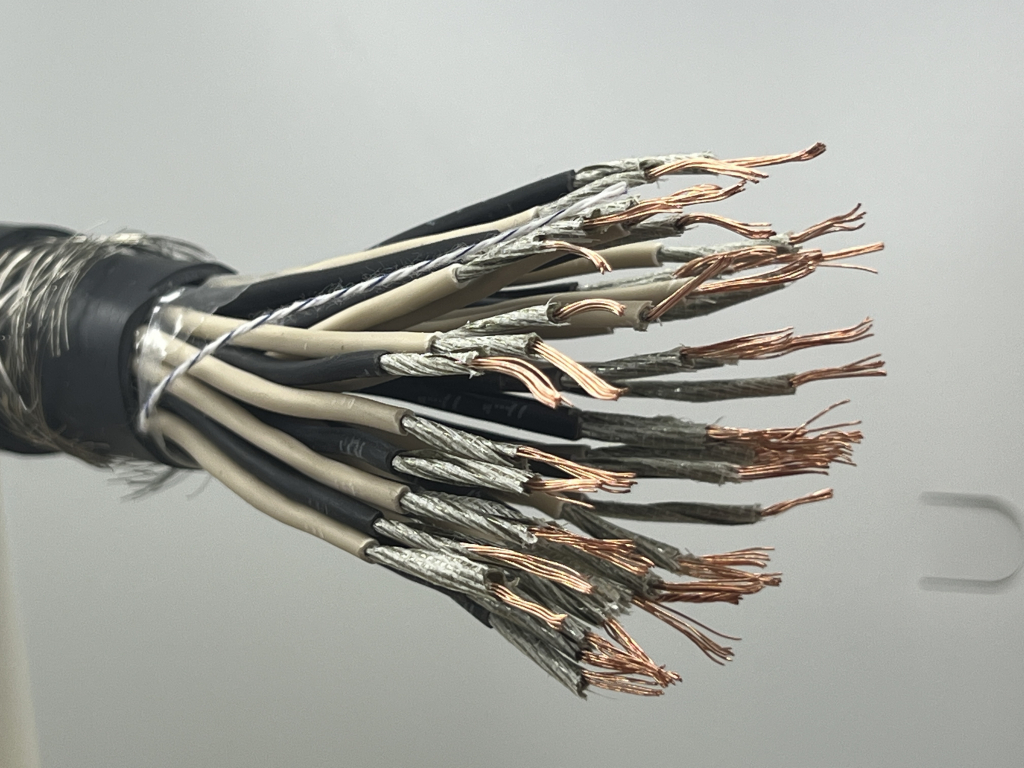

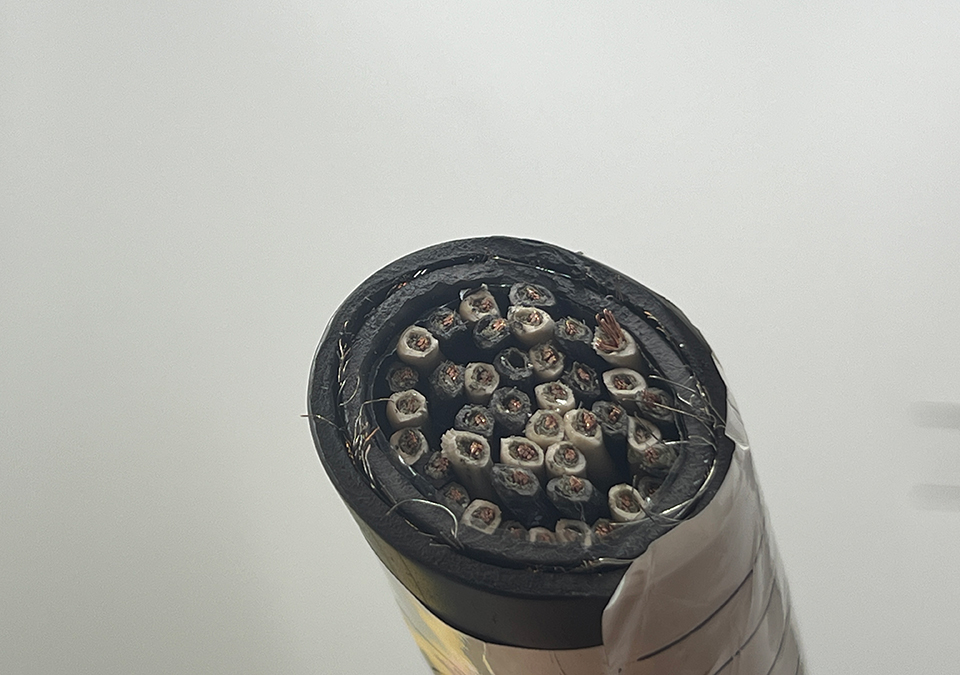

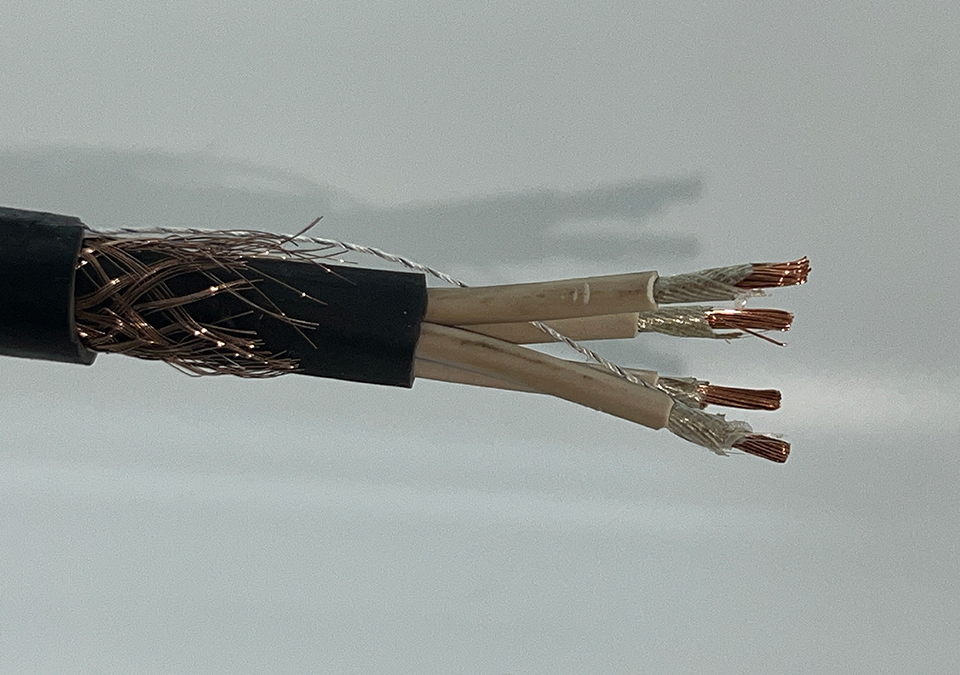

Конструкция кабеля КУГППЭПнг(А)-FRHF:

1. Токопроводящая жила — медная многопроволочная, 4 класс гибкости по ГОСТ 22483
2. Термический барьер — обмотка двумя слюдосодержащими огнестойкими лентами поверх токопроводящей жилы (обеспечивает огнестойкость FR)
3. Изоляция — из полимерной композиции, не содержащей галогенов (HF)
   Скрутка — парная: изолированные жилы скручены в пары, пары скручены в сердечник кабеля
   Возможен разделительный слой — обмотка полиэтилентерефталатной (ПЭТ) лентой поверх сердечника
4. Внутренняя оболочка — из полимерной композиции, не содержащей галогенов
5. Общий экран — оплётка из медной луженой проволоки
6. Защитная наружная оболочка — из полимерной композиции, не содержащей галогенов
