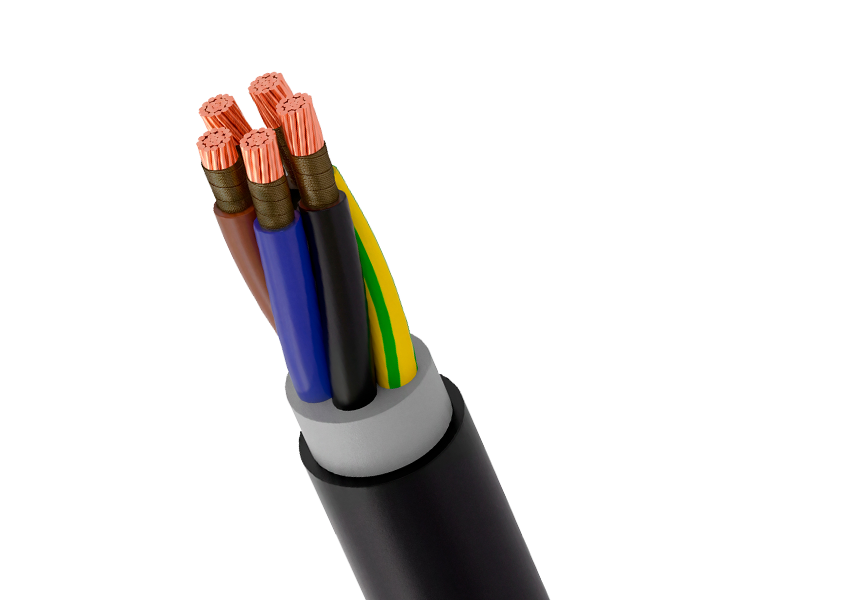

ППГнг(А)-FRHF - огнестойкий силовой кабель без галогенов

ППГнг(А)-FRHF - силовой кабель с медными жилами, предназначенный прежде всего для тех объектов и систем, где от кабеля требуется не просто передача электроэнергии, а 100% сохранение работоспособности при пожаре. Кабель производится в соответствии с ГОСТ 31996-2012 и выпускается по техническим условиям ТУ 16.К71-339-2004 (а также ТУ 3500-005-29225139-2016 и ряду других ТУ в зависимости от завода-изготовителя).

Область применения ППГнг(А)-FRHF - объекты с повышенными требованиями к пожарной безопасности, например, в жилых многоквартирных домах, торговых и деловых центрах, гостиницах, вокзалах эта марка прокладывается для питания насосов пожаротушения, систем дымоудаления , тприточной противодымной вентиляции, эвакуационного и аварийного освещения, эвакуационных лифтов и т.д.

В медицинских учреждениях ППГнг(А)-FRHF может быть использован в операционных блоках, реанимационных отделениях, помещениях интенсивной терапии, так как при горении он не выделяет токсичных хлористых и фтористых соединений, что снижает риск отравления людей в задымлённых помещениях и не повреждает чувствительное медицинское оборудование. По той же причине ППГнг(А)-FRHF востребован в центрах обработки данных (ЦОД), серверных комнатах и диспетчерских.

Отдельное направление применения ППГнг(А)-FRHF - это атомная энергетика. Кабель допущен для использования на АЭС вне гермозоны в системах класса 2 по НП-001-2015, что подтверждается соответствующими лицензиями и сертификатами. Также марка применяется в автодорожных и железнодорожных тоннелях, метрополитене и других подземных сооружениях, где возможно скопление людей, а в условиях закрытого пространства важно снизить токсичность продуктов горения. Возможна прокладка ППГнг(А)-FRHF в кабельных каналах, лотках, трубах, шахтах и открыто по конструкциям зданий - как одиночно, так и в группах.

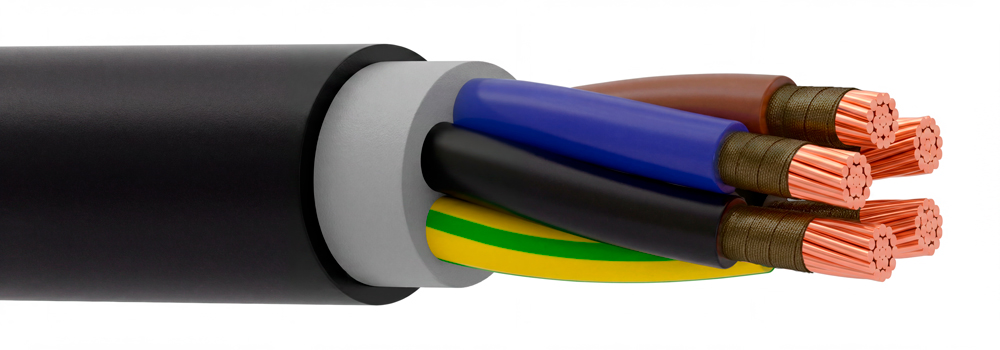

Расшифровка и конструкция ППГнг(А)-FRHF

Технические характеристики кабеля ППГнг(А)-FRHF

Характеристика	Значение
Нормативный документ (ГОСТ)	ГОСТ 31996-2012
Технические условия (ТУ)	ТУ 16.К71-339-2004; ТУ 3500-005-29225139-2016; ТУ 27.32.13-025-45310838-2020 (в зависимости от завода-изготовителя)
Номинальное напряжение	0,66 кВ и 1 кВ переменного тока
Частота переменного тока	до 100 Гц
Испытательное напряжение (50 Гц, для 0,66 кВ)	3 кВ
Испытательное напряжение (50 Гц, для 1 кВ)	3,5 кВ
Класс пожарной опасности по ГОСТ 31565-2012	П1б.7.1.2.1
Огнестойкость	Не менее 180 минут
Распространение горения при групповой прокладке	Не распространяет горение, категория А
Количество выделяемых галогенных кислот (в пересчёте на HCl)	Не более 5,0 мг/г
Дымообразование при горении и тлении	Снижение светопроницаемости не более 40%
Показатель токсичности продуктов горения	Не более 40 г/м³
Климатическое исполнение	УХЛ и Т, категории размещения 1–5 по ГОСТ 15150-69 (кроме прокладки в почве)
Диапазон температур эксплуатации	от −50 °С до +50 °С
Относительная влажность воздуха при температуре до +35 °С	до 98%
Температура прокладки и монтажа без предварительного подогрева, не ниже	−15 °С
Длительно допустимая температура нагрева токопроводящих жил	+70 °С
Допустимая температура нагрева жил в режиме перегрузки	+90 °С
Допустимая температура нагрева жил при коротком замыкании	+250 °С (продолжительность КЗ не более 5 сек.)
Допустимая температура нагрева жил по условию невозгорания при КЗ	+400 °С
Минимальный радиус изгиба при прокладке (одножильные кабели)	Не менее 10 наружных диаметров кабеля
Минимальный радиус изгиба при прокладке (многожильные кабели)	Не менее 7,5 наружных диаметров кабеля
Материал токопроводящей жилы	Медь
Класс гибкости токопроводящей жилы	1 (однопроволочная) или 2 (многопроволочная) по ГОСТ 22483-2012
Материал изоляции	Полимерная композиция, не содержащая галогенов
Материал внутренней оболочки	Полимерная композиция, не содержащая галогенов
Материал наружной оболочки	Полимерная композиция пониженной горючести, не содержащая галогенов
Термический барьер	Обмотка из слюдосодержащих лент (два слоя) поверх токопроводящей жилы
Количество жил	1, 2, 3, 4, 5
Номинальные сечения токопроводящих жил, мм²	1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 630; 800; 1000
Маркировка жил	Цветовая: токопроводящие жилы - серый, коричневый, чёрный; нулевая жила - синий; жила заземления - жёлто-зелёный
Допустимые токовые нагрузки	По ГОСТ 31996-2012
Электрическое сопротивление жил	По ГОСТ 22483-2012 (в пересчёте на 1 км и температуру +20 °С)
Строительная длина	Оговаривается при заказе
Гарантийный срок эксплуатации	5 лет с даты ввода в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы	Не менее 30 лет
ОКПД2	27.32.13.111

Вес и наружный диаметр ППГнг(А)-FRHF

Для расчета веса вашего метража ППГнг(А)-FRHF с учетом массо-габаритных характеристик кабельного барабана свяжитесь с менеджером компании. Мы поможем рассчитать вес кабеля, сроки и стоимость доставки.

Отправить заявку

Производители ППГнг(А)-FRHF

ППГнг(А)-FRHF широко распространенная марка, которая выпускается многими заводами как на территории РФ, так и на территориях приграничных к нам стран СНГ. Ниже наиболее популярные заводы-изготовители ППГнг(А)-FRHF:

Аналоги ППГнг(А)-FRHF

ППГЭнг(А)-FRHF - марка отличается наличием экрана, который делает кабель более помехозащищенным, но при этом удорожает стоимость изделия

ППГ-Пнг(А)-FRHF - плоский ППГнг(А)-FRHF, плоская форма удобнее для монтажа в условиях ограниченного пространства, в случае скрытой проводки
ПвПГнг(А)-FRHF - изоляция жил в данной марке выполнена из сшитого полиэтилена, что увеличивает допустимую температуру нагрева жилы до +90°C вместо +70°C
ППГнг(А)-HF - кабель без огнестойкого барьера, поэтому он не сохраняет работоспособность при пожаре, но имеет низкую коррозионную активность
